◆ 機械設備

弊社の機械設備です(主に歯切盤が多いです)
写真をクリックすると、拡大画像が表示されます。

分類 写真・型番 加工能力 コメント…

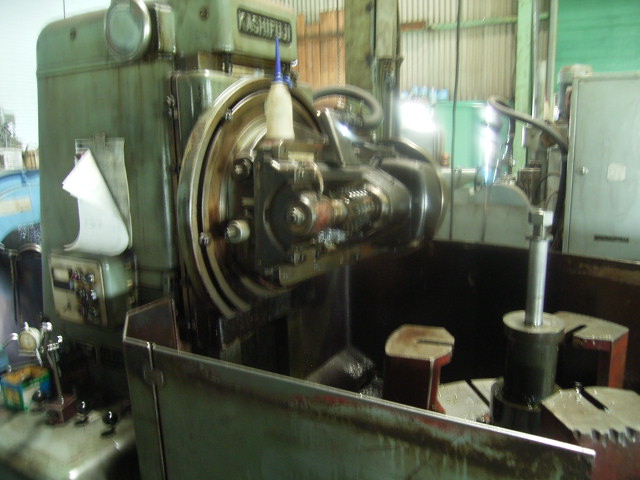

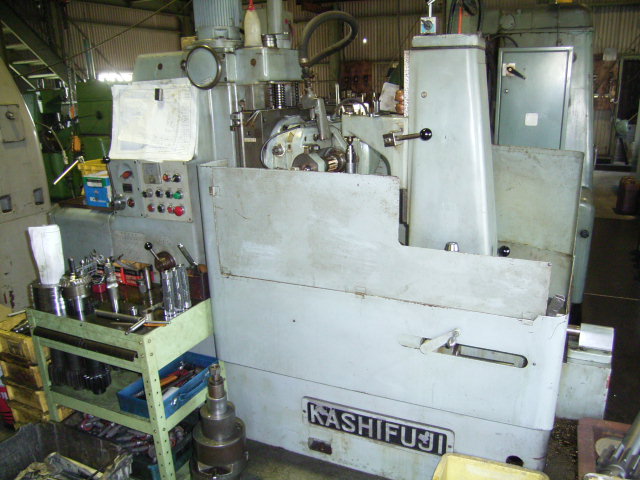

歯切り盤

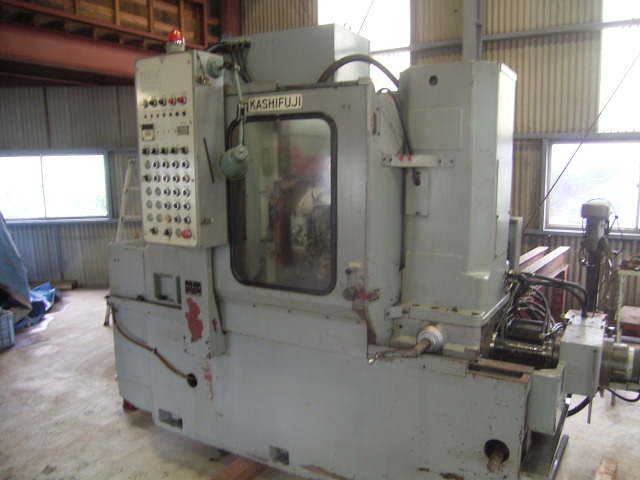

カシフジ KR-601
〜M5
〜φ600
弊社の主力機械です。2台あります。
M0.5からM5の平歯車、ウォームホイール、外径スプライン、スプロケット歯形など、
この機械で幅広く加工しております。
歯切り盤
カシフジ KR-1000
〜M12
〜φ1000
大型ギア(外径がφ300以上のもの)を加工するのに使用してます。

歯切り盤
カシフジ KS-300
〜M6
〜φ300
量産ギア向けの歯切り機械です。自動サイクル切削が可能です。
自動車業界のラインでもかなり多く活躍している メカニカルホブ盤の機種です。
弊社は、かなり程度のよい状態で中古購入しました。かなり奇跡に近い!
歯切り盤
ファウター
〜M15
〜φ500
ファウターはドイツのメーカです。
大きなホブが取り付けられるので、大きなモジュール歯車に対応できます。

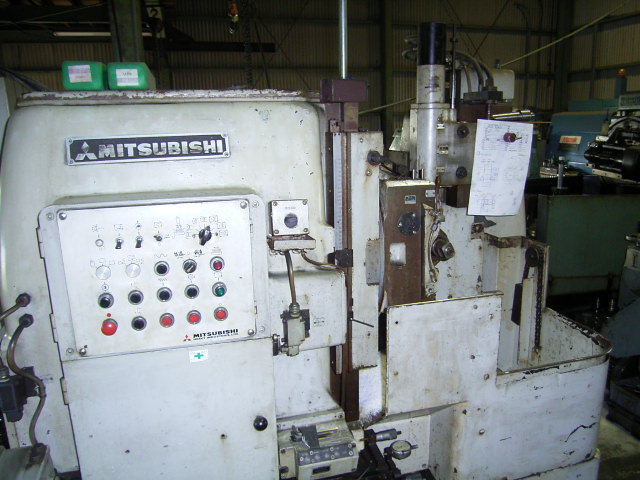

歯切り盤
三菱重工 GH-200
〜M4
〜φ250
ジュラコン材、POM材などの、鉄以外の歯切り加工に使用しております。
生産型ホブ盤タイプですので、大量生産ものを加工しております。
歯切り盤
清和 MH-300
〜M3
〜φ300
小型ギア(外径がφ50以下のもの)を加工するのに使用してます。

歯切り盤
清和 MH-600
〜M6
〜φ600
主に、外径スプライン(インボリュートスプラインなど)を加工するのに使用してます。

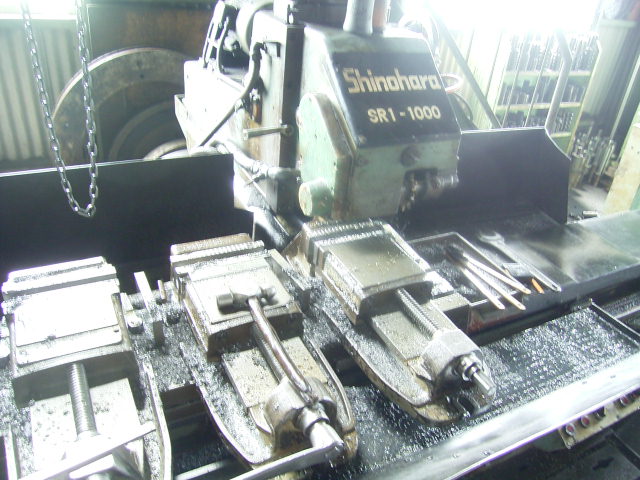

ラック歯切り盤
篠原重工 SR-1000
〜M8
〜全長1000程度まで
シングルカッターでラック歯切りしております。

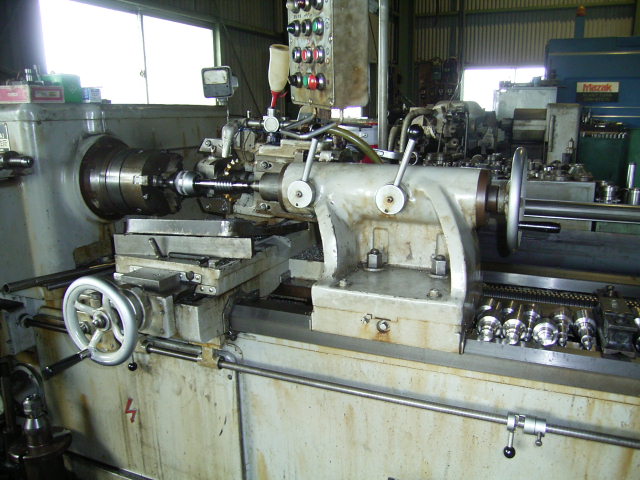

ウォームねじ切り盤
日本機械 NTM-1500
〜M8
〜全長1500程度まで
主にウォームギアの歯切り加工に使用してます。
また、スクリューネジ加工や、横切りホブとしても使用可能です。
長いシャフトものにはこの機械でokです。

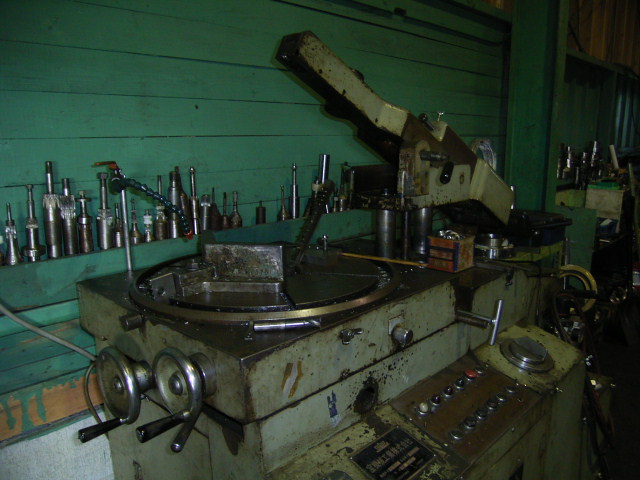

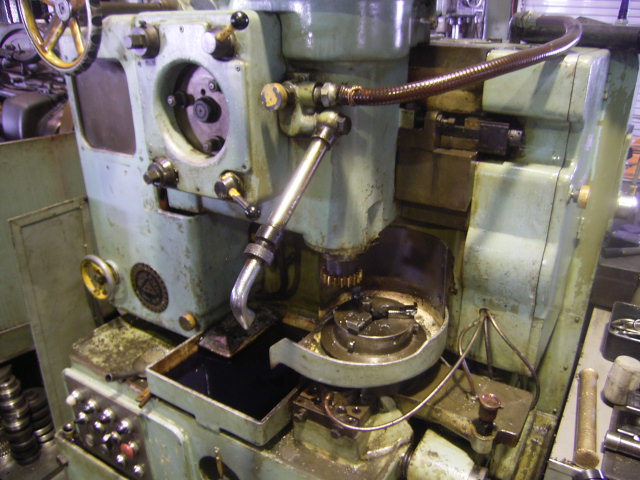

ギアシェーパー
東京機械


内歯車や、段付ギアの加工に使用しています。
ピニオンカッターで歯切り加工します。
歯車の歯数とピニオンカッターの歯数の関係上、
歯数や径によって加工できないものもあります。

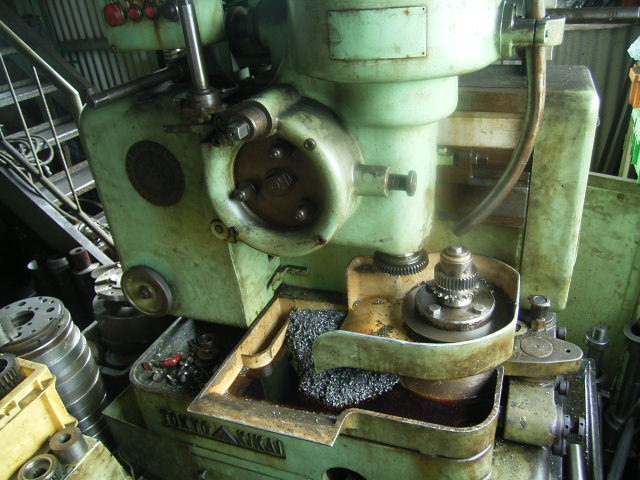

ギアシェーパー
東京機械 GS-185B


内歯車や、段付ギアの加工に使用しています。
こちらは少し大きいものを加工できます。(径や上下ストローク)
CNC複合旋盤
森精機 SL-250/M
〜最大振りφ450
〜芯間350
弊社のNCセンバンの主力機械です。エンドミル複合加工も出来ます。
高馬力タイプですので、削り代が多いワーク物も短時間で加工可能!!
加えて、センバン+エンドミルの同時加工なども可能です。
NC旋盤

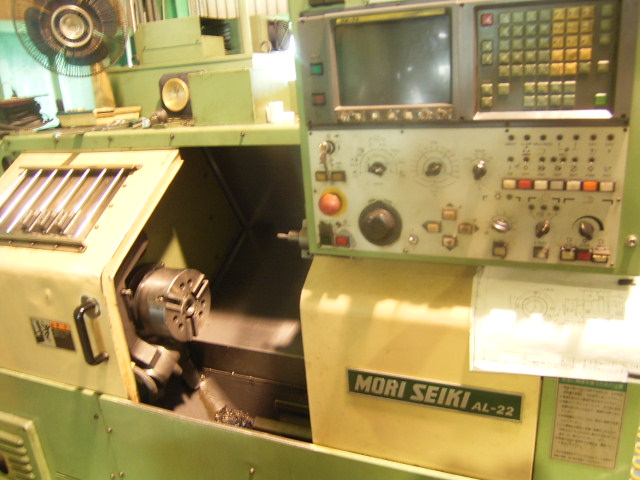

森精機 AL-22
〜最大振りφ200程度
〜芯間400
比較的小さいワーク物を加工してます。
小さいセンバンなので、段取り作業が容易です(他品種少量生産でも加工が早い!)
100個単位の数もの加工から、セラミック材の1点ものまで、幅広く使用しております。

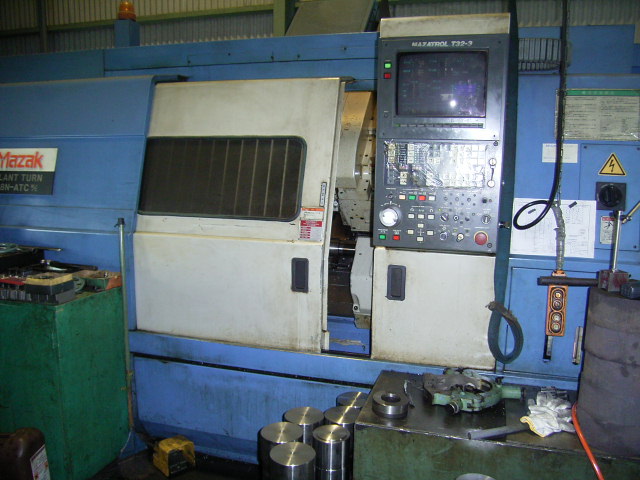

CNC複合旋盤
ヤマザキマザック ST-28N
〜最大振りφ400程度
〜芯間1000
マザックの複合加工機です。
長いシャフトものや、同軸制御エンドミル加工などで使用しております。

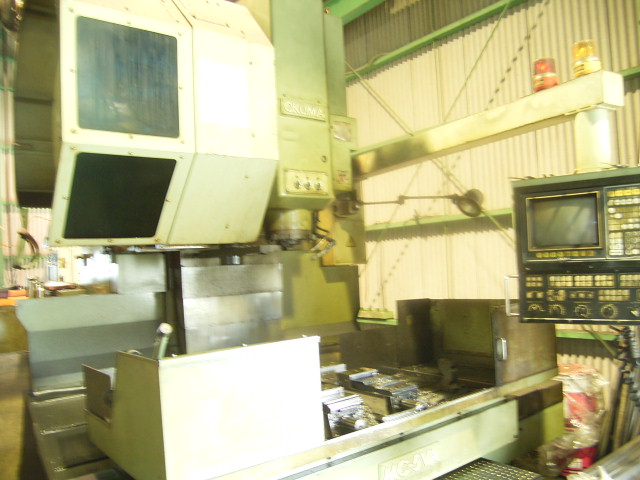

NCマシニングセンター
オークマ MC-5VA
BT50
ストローク X:1050 Y:510 Z:560
回転 6000rpm BT50
単純なフライス加工から、複雑な歯切り加工まで、
幅広く使用しております。
特に、大型のラックギア(M20程度まで)歯切り加工ができるのも特徴です。
キーシーター
宝機械 TK-55
キー長ストローク、最大250程度まで

数多くキーブローチを揃えております。
また、既製品よりも全長の長いキーブローチを特注で揃えております。

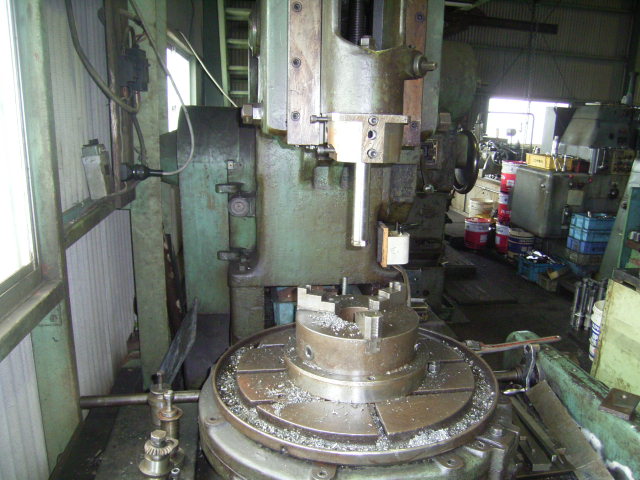

スロッター

テーブル径φ600
最大ストローク300
最大ストローク300までのスロッター加工ができます。

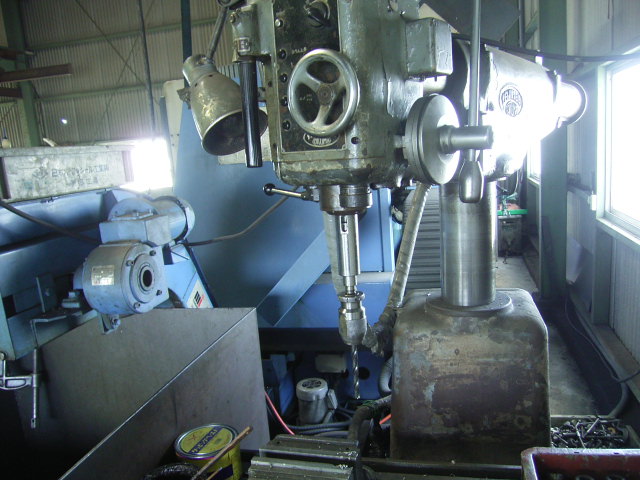

ボール盤
帝人大隈 フリーボール盤
タップ能力〜M12

ドリル穴あけ、タップ加工などに使用しております。

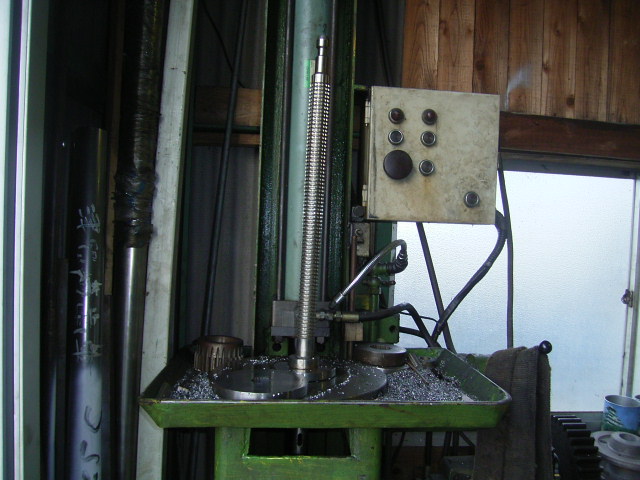

ブローチ盤

3トン

内径のスプライン加工に使用しております。
あまり多くの種類を揃えてないので、加工できないものもあります。

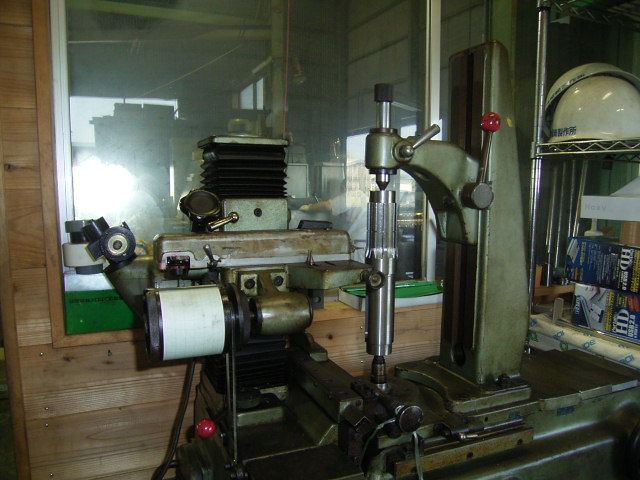

歯車検査機
浜井 5LD


歯車の精度を測定できます。
測定最大外径400o 測定モジュール1〜8

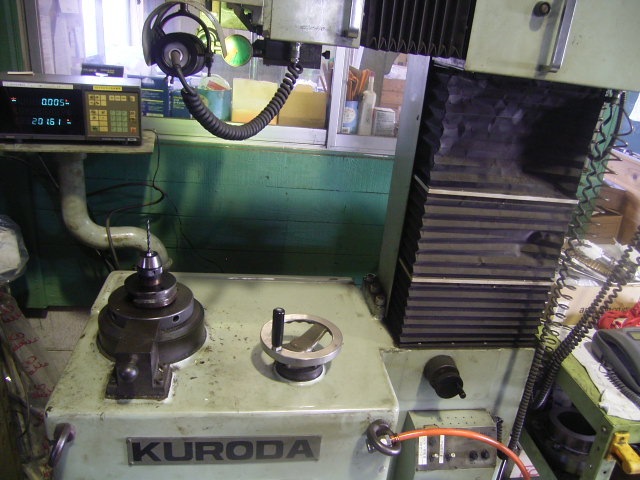

ツールプリセッター
黒田 VD-500


BT50のツールソケット専用です。
ツールの刃先等を測定し、セットするようなことに使用します。
