複合旋盤でミーリング加工、でも弊社の機械は Ｙ軸はついてません（＞＜

今日（…というか昨日か…）は、ビール飲んだらそのまま寝てしまってました↓
blog更新が、深夜３時です。。
変な時間帯に目が覚めてしまいました。。

さて、昨日は
午前中…ナイロンギア歯切(前日に200個ほどセンバンで作ったやつ)
午後　…センバン加工もので 樹脂プーリー作成
夕方　…完成品の寸法公差検査の検査成績表を記入したり、
いろいろ、でした。

あと、
親父さまが、ダイヤモンド電着カッター（？）の試作試し切りしてました。
硬度ショア９０という、ものすごく硬いセラミック素材が対象です。
結果は……
ダイヤモンド電着が 途中で剥がれてきてしまい、失敗だったようです。
… また、研究開発費のお金が飛んでいく〜（；_；


とまぁ、試し切りの件は 置いておいて、


樹脂プーリー作成してましたときに、
ＮＣセンバンで ミーリング加工の写真とりました。

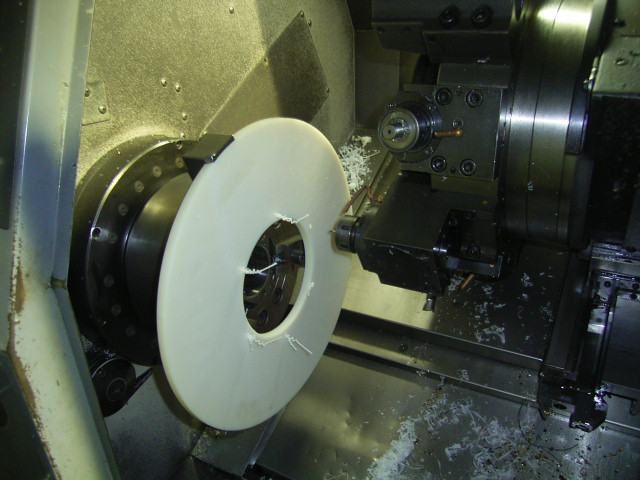

↑φ４００ぐらいの樹脂の素材に
　　横から 穴をあけている図

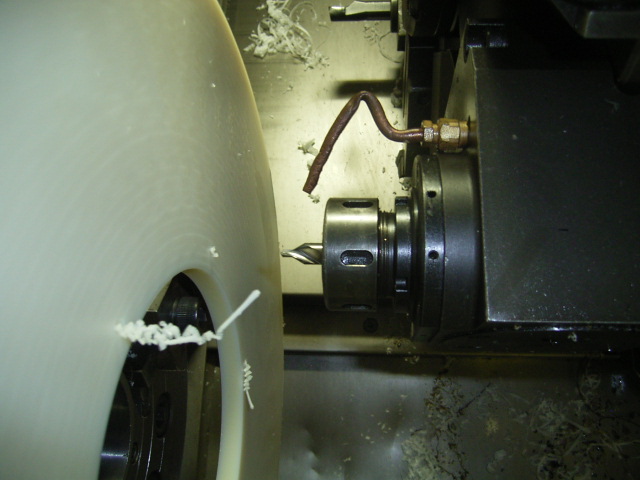

↑PCD φ１８０に、６分割で６ヶ所 穴あけなんで、
　　センターキリであけてます、もちろんＮＣプログラムで動かしてます

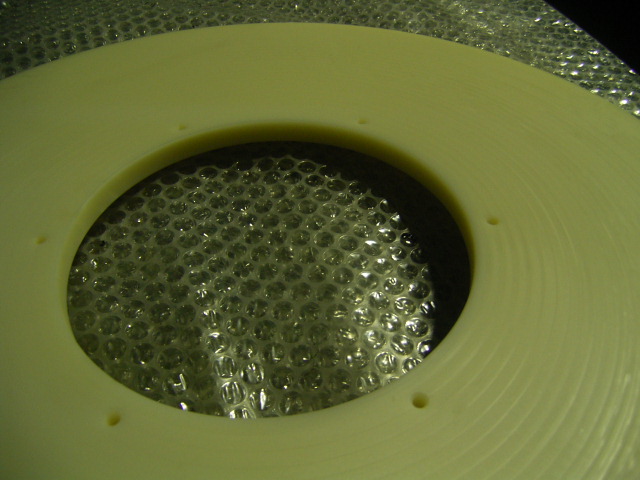

↑加工終了したものの図
　　φ４００とかだと、マシニングセンタの チャックバイスに掴むのが大変なんで、
　　ＮＣセンバンで 同時に開けちゃうほうがラクです。
　　この後、ボール盤で 穴を大きくして完成ｖ


ミーリング加工は、
４角取り加工や ６角取り加工 クラッチ勾配加工などで弊社は使用しております。

そうですね…

普段は、森精機の複合旋盤ＳＬー２５０Ｍを使っているのですが
このＮＣは「対話式ではない！」ので、かなりプログラムが面倒です。
また、ヤマサキマザックの複合旋盤ＳＴ−２８Ｎのほうは、
マザトールという「対話式」のものですので、
プログラムの面ではラクに作れます。

と…、ラクに作れるってのは、裏を返せば、決まった動きしかしてくれないということなんですよね…

６角取り加工とかなら言いんですが、
弊社の場合は、ミーリング加工で 内径スプライン歯切りをしたり、傘歯車（ベベルギア）歯切り とかもしたことがありますので、
（もちろん特殊仕様のもの場合だけでしたけど）

一行一行プログラムを作成するほうを忘れてしまうと、マズいことになちゃったりします（^^;;;


最新の複合旋盤は、あたりまえのように Ｃ軸／Ｙ軸 ついてる機種がありますよね、しかも新品でも結構高くない！
Ｙ軸がついてると、やっぱり便利なんでしょうね…（＞＜

新品は要らないから、
中古機械でいいのが出ないかなぁ…（笑


---------------------------------------------------------
