2008年 4月 2日 (水) 23:54

歯切り加工 Vol 4 (傘歯車)
by 鶴城屋

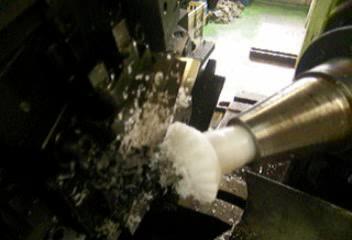

歯切り盤にて、傘歯車(ベベルギア)を加工




使用機械は 唐津 BGG-17 です。


2007年 3月 31日 (土) 23:54

歯切り加工 Vol 4 (複合旋盤にて)
by 鶴城屋

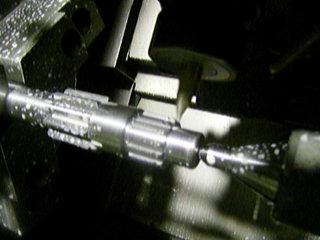

複合旋盤のミーリング加工にて、スプライン(オス側)を加工




エンドミルを スプライン歯形に成形して切削



使用機械は 森精機製NC旋盤 SL-250/M です。


2006年 12月 10日 (日) 22:46

旋盤加工 Vol 1 ねじ切り
by 鶴城屋



ねじ切り加工を 撮影してみました。
(これは ピッチ2の台形ネジです。)
この後 ギア切り加工をやるワーク材です。


使用機械は 森精機製NC旋盤 AL-22 です。


※撮影用に 一度ネジを切ったものを 再度ネジ切りする動き になっております。実際は切削油をかけながら加工する工程です。


2005年 11月 12日 (土) 22:29

歯切り加工 Vol 2
by 鶴城屋



モジュール7 の平歯車です。
使用している機械は カシフジ製KR-1000 です。


軸付のギアは、
こういう風に上からセンター押しをして、歯切りします。


2005年 11月 9日 (水) 20:02

歯切り加工 Vol 1
by 鶴城屋

第1号 動画作成しましたヽ(´▽`)/



モジュール4 の平歯車です。
使用している機械は カシフジ製KR-601 です。


デジカメ付属のミニ動画機能で撮影したのですが、
予想より暗く写るみたいで、色彩補正が必須(><

動画ファイルの形式は mpeg1(352 x 240)で作りました。
(再生できない方は お知らせいただけると有り難いです…)
