2005年 10月 17日 (月) 22:21
うーん…ホークス負けたぁー orz by 鶴城屋
こんにちは！

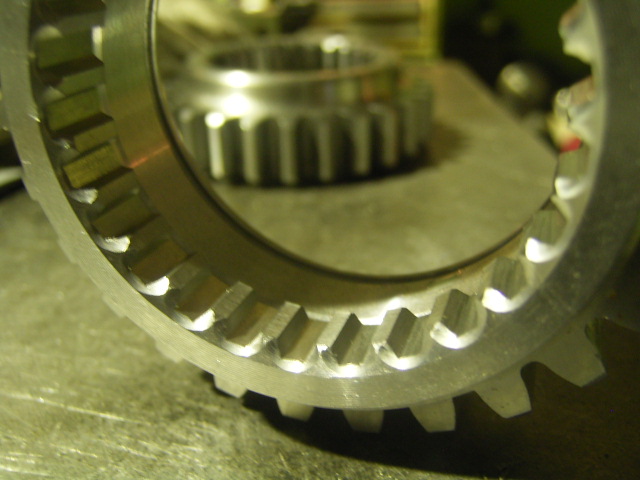

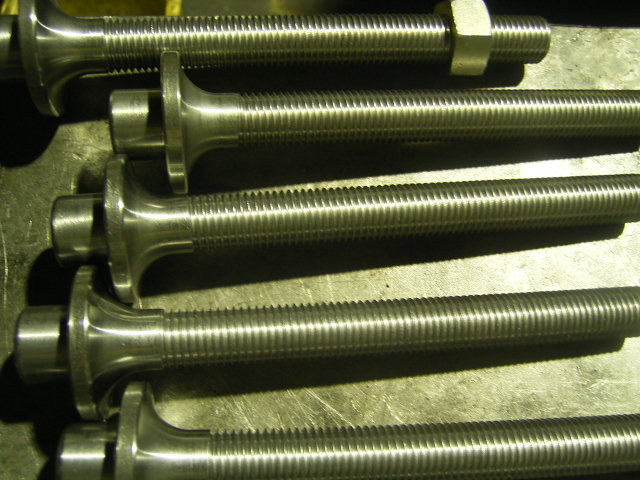

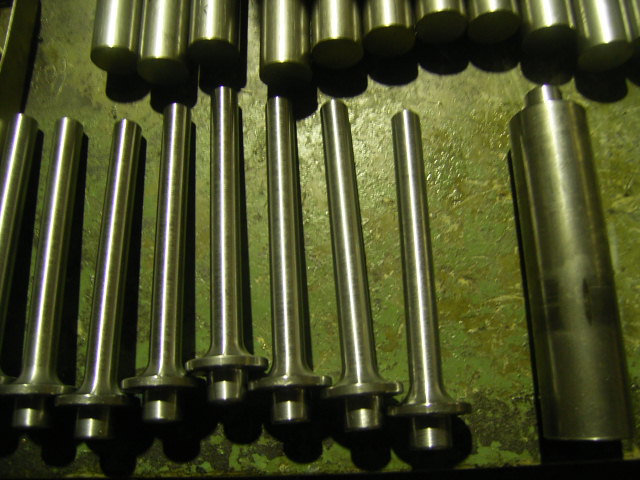

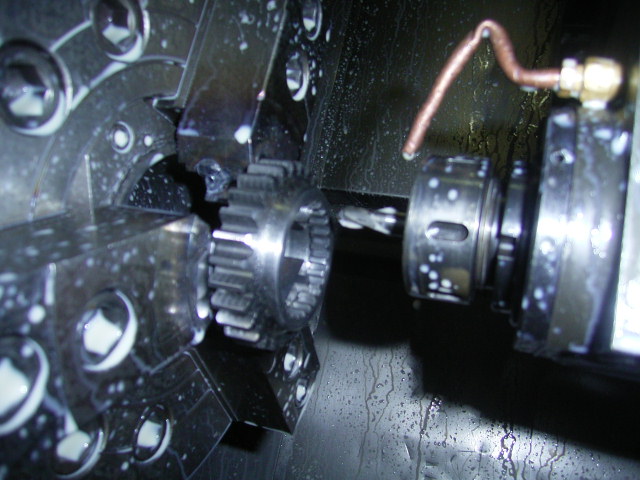

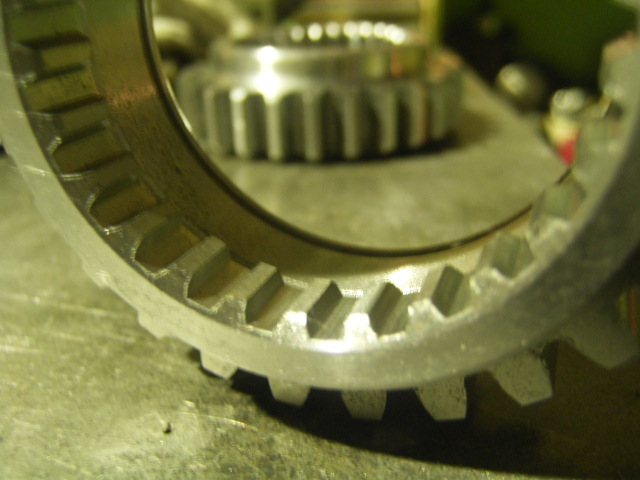

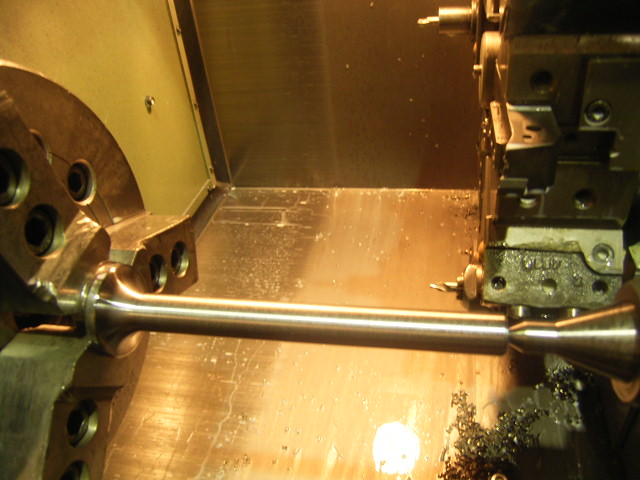

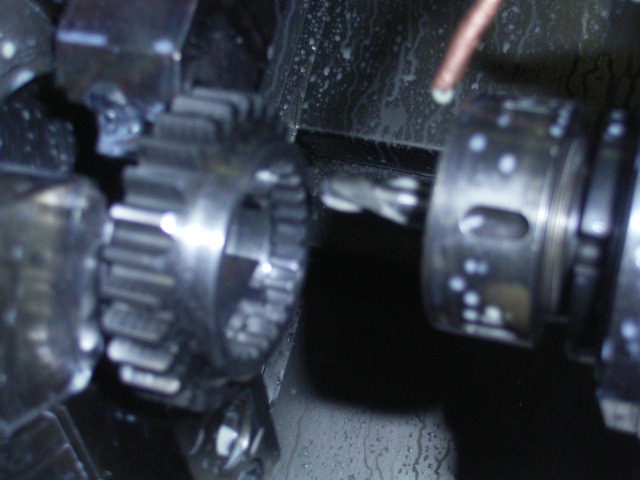

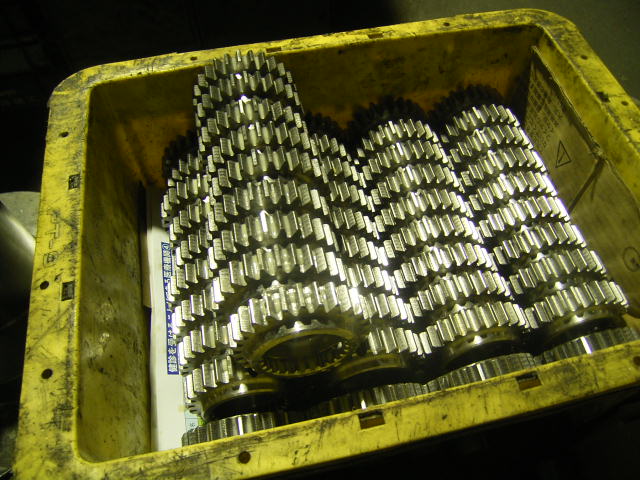

ホークス負けてしまいましたね（＞＜)ノ テレビ中継をずっと観戦してました。 勝負の世界なんで負けてしまったのは仕方ないです↓↓ 来年に期待ですねー。 今日は月曜ということで、バタバタでした。 親父さまは、倉庫の奥においていた「歯車バリ取り機」を引っ張り出して修理してました。 「歯車バリ取り機」は ほんとよく出来た仕組みになってます。 （↑これ考えた人は ほんと凄い！） 明日写真up出来ればしたいです(^^;;;   ↑ＮＣセンバンで 丸材から細く削り出し 加工部分は φ１６です。 結構長いので ビビリが発生しないように加工しないといけません。 根本の部分が Ｒ曲線についてるので、プログラムが面倒～（＞＜  ↑その後に φ１６部分に ネジ加工しました。 Ｍ１６ｘＰ２並目ネジです。 こういうネジは弊社はあまり得意ではないんですよぉ。 時間かかりすぎ（１０個なのに半日かかった…orz）   ↑ギアの 内歯部分に チャンファ加工をした図 左側が加工後(after) 右側が加工前(before) 写真でわかるかな（？＿？ チャンファ加工とは？ … ギアのはめ込み・かみ合いを スムーズに脱着するのを目的に隅取りすること チャンファ部がある箇所は 抜き差し動作をする箇所です。 滑らかに隅取りがあれば、 スムーズに抜き差し動作することが出来ますから。   ↑チャンファ加工しているところ 通常、ギアの歯部分にチャンファ加工する場合、 専用機械を使いますが、ウチにはそういう設備はありません（＾＾；； なので、ＮＣ複合旋盤で 専用工具を作って削ってます。 弊社では、複合旋盤は いろんな用途に活躍しております☆☆  ↑ギア完成したものです （外歯歯切り → 内歯ブローチ切削 → チャンファ加工 → バリ取り） バリ取りが大変（；_； ヤスリでバリ取り、人海戦術。 あと半分残ってます↓↓ 最近ほんと実感するのが 製造業ブログが熱い！です。 弊社のブログも頑張らなければ！ --------------------------------------------------------- （有）津留垣什扈� 〒830-0112 福岡県久留米市三潴町９６７－２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
