2006年 2月 17日 (金) 01:38
今日はナイロンギアを作ったり、治具つくったりでした by 鶴城屋

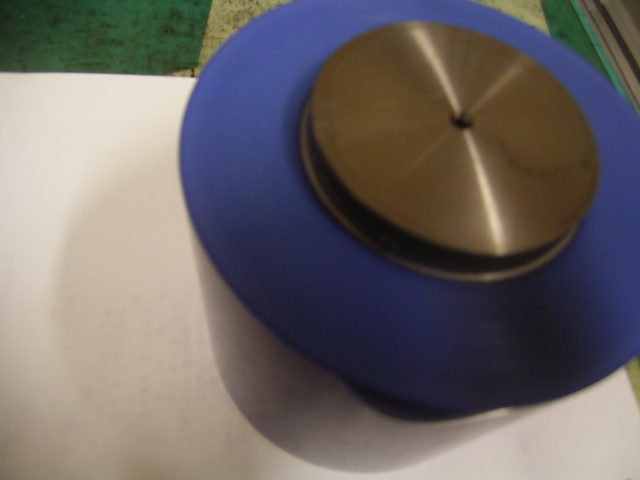

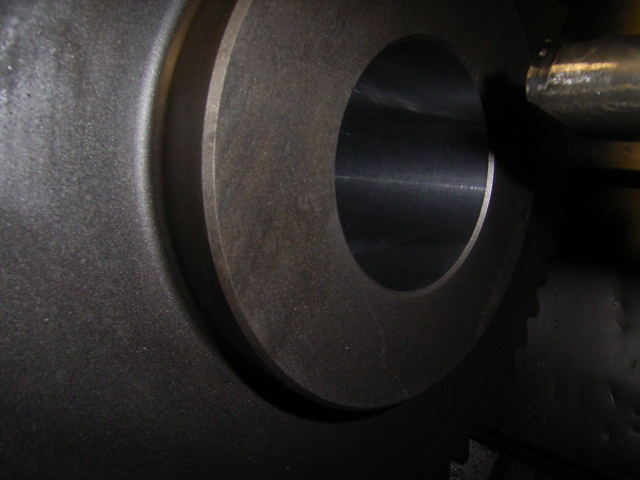

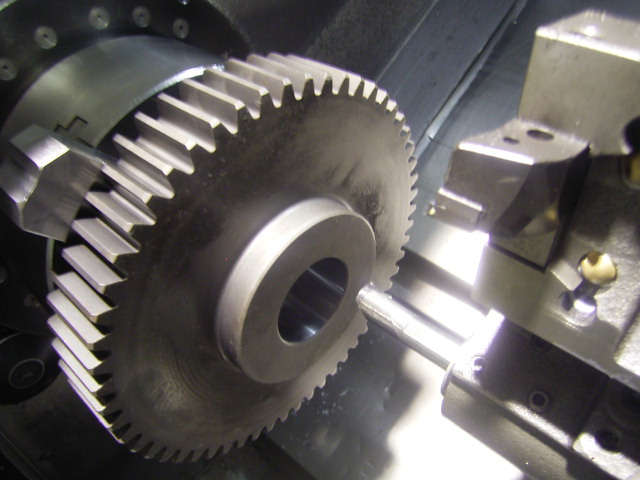

こんにちは、 今日はナイロンギアを歯車製作をやっておりました。 ５種類ぐらいのギアが一気に注文きたので、 センバン加工→歯切り加工 と 流れ作業で進めております。 （数量は多いモノで１００個前後だったんで、そう大変では無いですけどね(^^;） あとは、ギアシェーパー用の 段取り治具を作ったり。いろいろ。 以下 日記↓ （写真はあんまり撮ってなかったとです…）   ↑ギアの穴仕上げ加工 ギアを高周波焼き入れ後、穴を仕上げております。 高周波焼き入れをすると 熱処理の影響で 穴が若干小さくなります。 なので、焼き入れ前に穴を仕上げるのでは無く、焼き入れ後に仕上げます。 公差はだいたいＨ７公差程度なんですが、焼き入れでは公差範囲から外れるぐらい小さくなるもので…   ↑こ！これは…！ ３日前に書いてた、MC9-SCロッド素材です。 これを歯車に加工しなければなりません（どうやら市販品には無い寸法のもの） 外径は φ１２０です。 外側に ＭＣナイロン(MC901)で、内側が S25Cで 融着してあります。 まだ加工してないのですが、 ノコ盤でどーやって切ろうか思案中です。うーむ… 寸法的には ギリギリ３個取れそうですが、 最終的に２個必要なんで、単純に半分にしたほうが良いんじゃろか それそも ギリギリ狙って３個取れるように切るか、 初めての材料ってワクワク感がありますよね！？(^^) --------------------------------------------------------- 各種歯車製作・加工 （有）津留垣什扈� 〒830-0112 福岡県久留米市三潴町９６７－２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
