ギアのチャンファ加工… なかなか難しい by 鶴城屋
こんにちは、

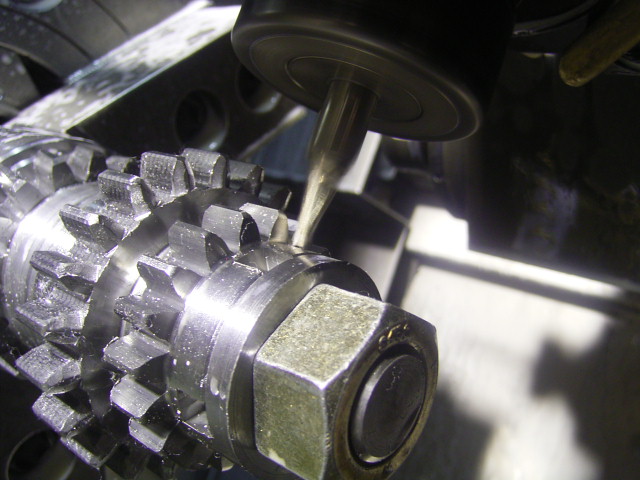

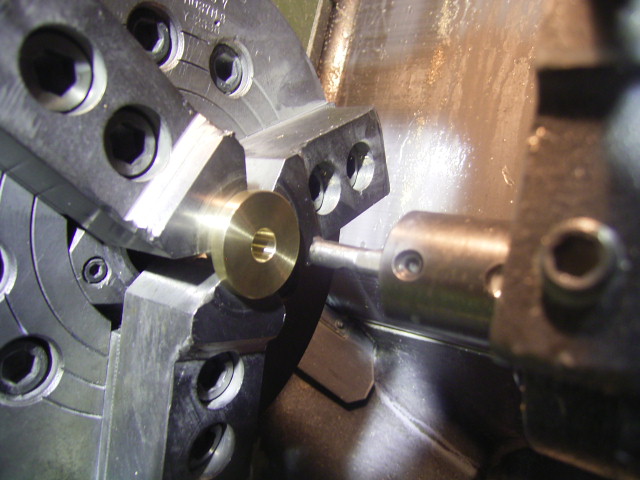

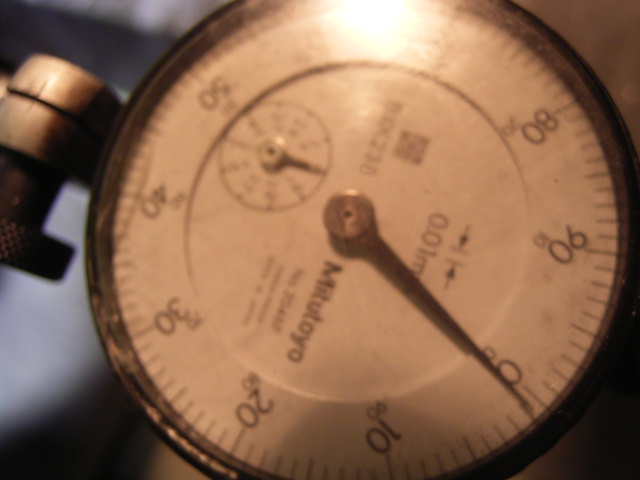

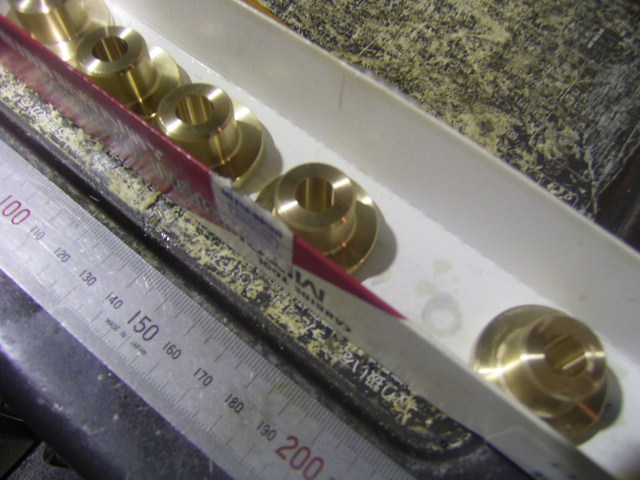

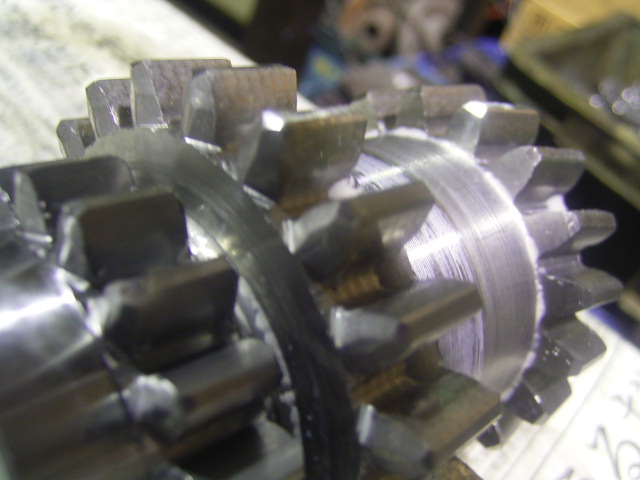

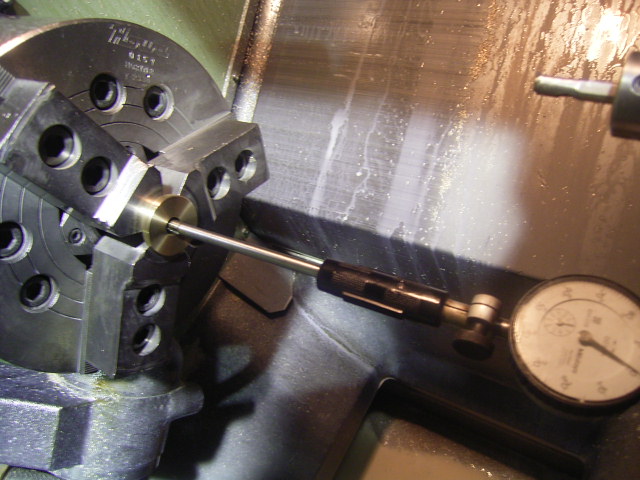

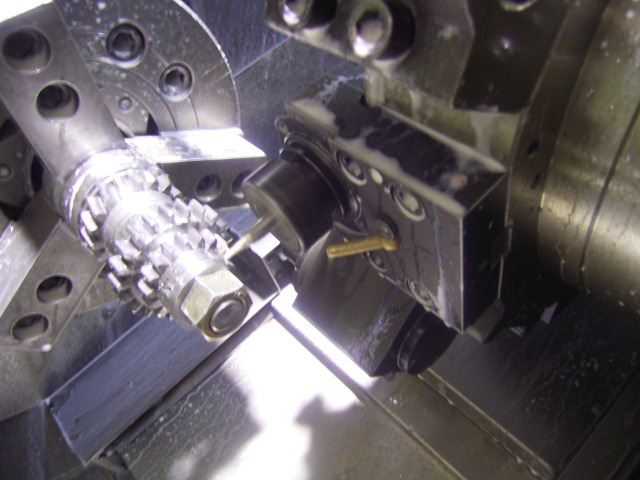

今日もネット経由で３件ほどお問い合わせの電話を頂きました。 なにげに 電話がひっきりなしに鳴っていました、今日は。 （他社さまとの打ち合わせや、勧誘／営業の電話などなど…） また、メェルでもお問い合わせが２件ほど入っておりました。 これもそれも、ブログの効果かと思います。 売上にならなくとも、お問い合わせがないよりは 有ったほうが良いですからね(^^; ※↑この辺のブログ理論（？）の勉強会が 今週末にあるらしいです。 さてさて、以下加工の写真up ↓ 「ギアのチャンファ加工」はなかなか難しいですよ、いやほんとに（＞＜  ↑こんな具合に加工します。 歯車の歯面の端っこが、角形に隅取り（チャンファ）加工してます。 弊社には 専用機がないので、ＮＣ複合旋盤のミーリング加工でやります。   ↑ミーリング刃物に、エンドミルをつけて回転中 Ｚ軸とＣ軸を うまい具合に動かして加工してます。 （回転は2500rpm程度） あまり量産物には向かない加工法ですけどね(^^; ＜今回は１０個加工でした なんと言っても、段取りに３時間ぐらい掛かりました… 治具つくって、刃物つくって、プログラム書いて、位置合わせして、試し切りして、等々… プログラムは Gコードで書いてるんで、これまた面倒。 しかも絶対にミス出来ないので、何度も何度も確認を要しました。  ↑これは、真中の丸棒を削ってギア地に   ↑内径が φ１０Ｍ８ 公差が -0.01に仕上げました。 うーむ、Ｈ７公差程度ならリーマーで仕上げるトコロですが、マイナス公差じゃあ それは不可 これまたシビアですよね〜。  ↑レース加工終わり この後、キー溝加工（3ミリ幅）して、歯切り加工があります。 正直な感想、 「小さい寸法は加工しなくないー（＞＜」 とまぁ、加工対応領域を広く取ってるんで仕方ないですが… ではでは、またです。 --------------------------------------------------------- 各種歯車製作・加工 （有）津留崎製作所 〒830-0112 福岡県久留米市三潴町９６７−２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
