2006年 3月 11日 (土) 01:54


歯車の ねじれ には 右と左があるとです。
by 鶴城屋


皆さまお疲れ様です、こんばんは。
今週も金曜が終わりました。
一週間無事仕事が終わり一息ついております(^^


だが、まだ今週は終わってなかったー


そう!、まだ土曜日が残っております!!


月曜日(3/13)納期の加工品がまだ残ってます。

第二土曜日なぞ関係ありません。




↑これは、インターネット経由受注のお客様からのもの

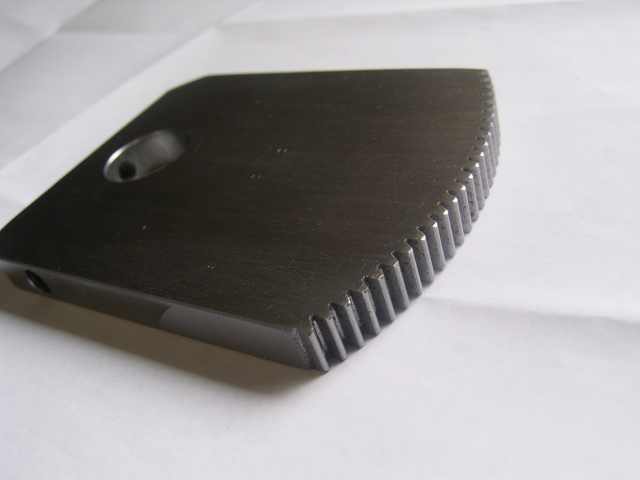

  こんな感じの歯車です。
  先に円形の歯車を製作して、後からフライス加工で四角にしてます。

  材料は弊社にあったものをすぐさまレース加工。
  「大至急品」でしたが、弊社では実働1日もかかってません(^_^;



↑これもインターネット経由受注のお客様からのもの

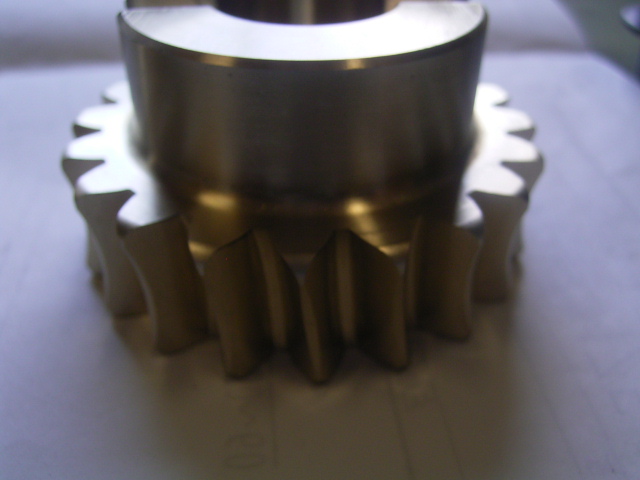

  これは「右ねじれ」です。

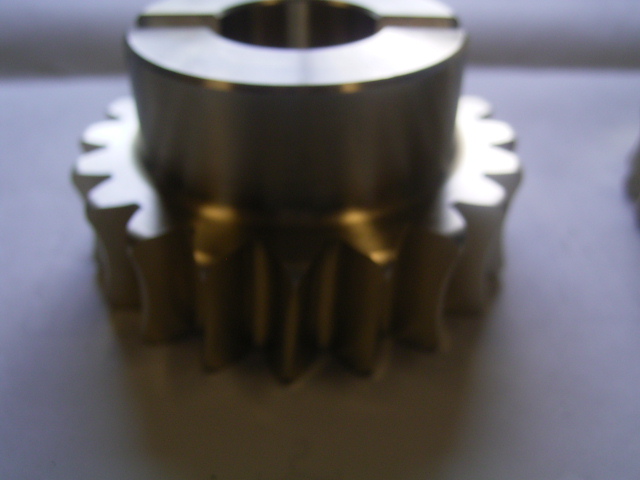

  これは「左ねじれ」です。

  このように、ねじれ方向によって歯の向きが変わってきます
  この場合はウォームホイルなのですが、ヘリカルギアも同様です。

  またウォームホイルの相手側の ウォームギアも「左右」があります。

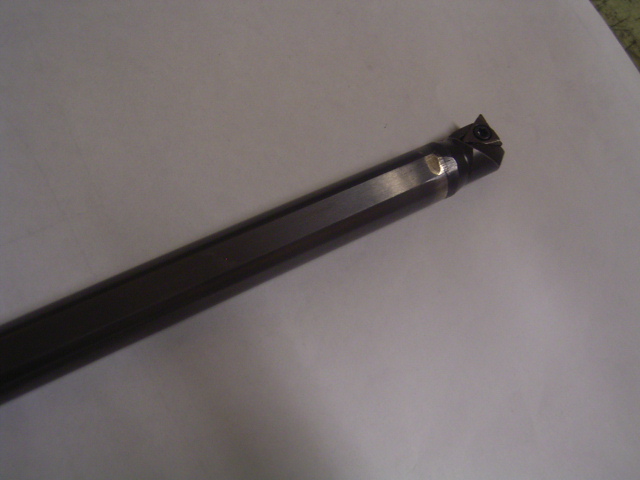

↑これは何だっけ?

  そうそう!最近 新規で購入した内径切削バイト
  なんと「超硬シャンク」
  理論値では l/d=7倍 までいけるらしい(ほんとか!?)

  今日さっそく使ってみました(^_^;
  実感としては ビビりにくいですね、確かに。
  (φ20の穴で 長さ100ミリ余裕で仕上がりました)

  ですが、お値段も「高い」

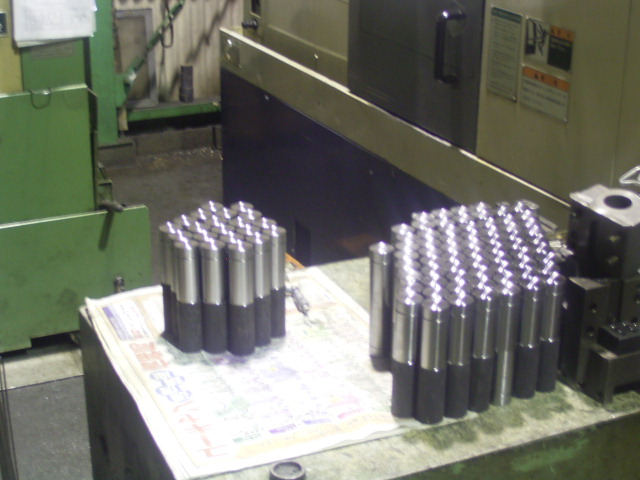

↑ボチボチ加工やってますー

  これは100個/ロッドの加工品

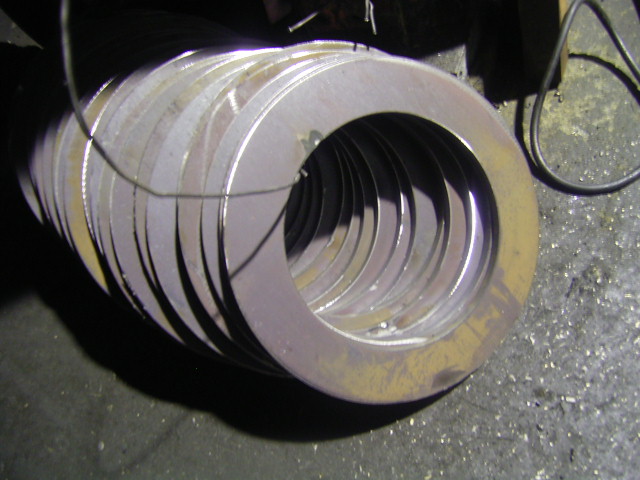

↑昨日入った材料

  なんか ガス切りされてますね(^_^;
  材質は「ヒルテン鋼」

  ヒルテン鋼って、なんですか?(゜Д゜≡゜Д゜)

  まぁいいや、
  削ってみらんことには 感触わかんないしね、こればっかりは。



ではでは、またです。

---------------------------------------------------------
