うーん…不良品が…（＞＜；

今週は、加工ミスが相次いでます。
もっとよく注意して加工すればいいんですが、「思い込み」をしたままやってしまったり、
簡単な計算ミスしてたりと…

悪いリズムが続いてるというか、どうにかしなければなりません。
（不良分再製作の材料代が高い〜！(つД`)


今日は 歯車の材料をボチボチ加工〜
まだまだサバけません↓

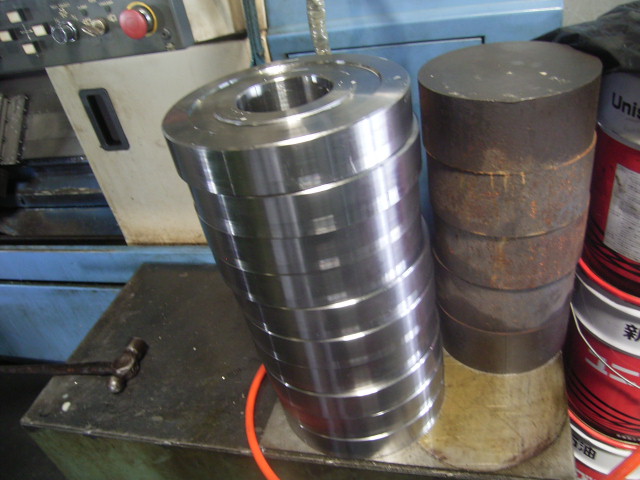

↑ギア地加工

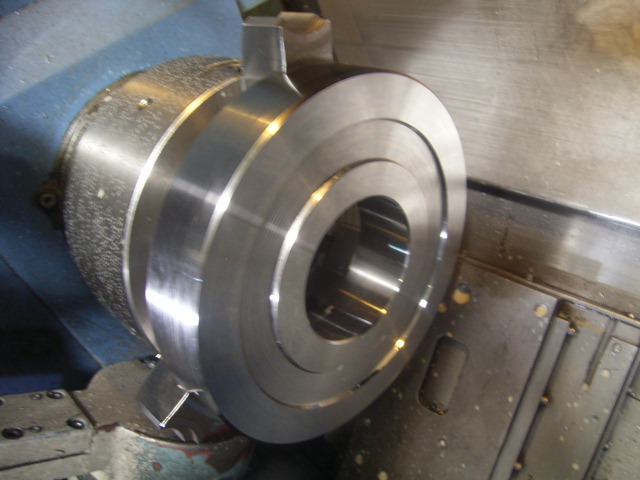

　　レース加工中…削ってます。
　　材料の大きさは φ２７０ x ５５ なんで、１０吋チャックで丁度良い大きさ
　　穴がφ１０５なんで、穴くりに時間がかかるかな？
　　弊社では Ｕドリル(φ４６)で穴あけてから、ゴロゴリ削る

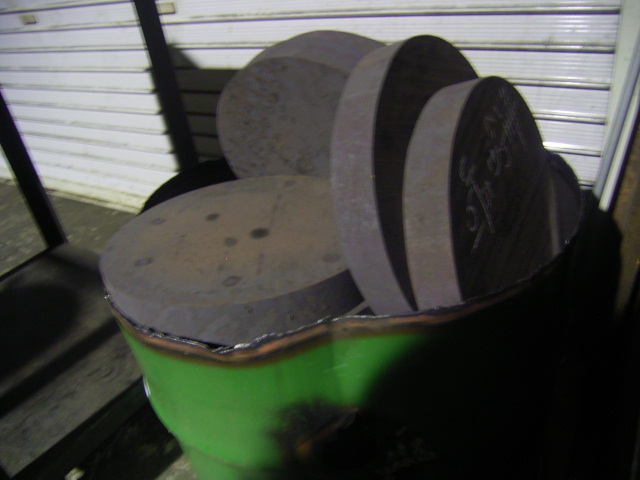

↑次の材料

　　φ３３０ x ４５の ＳＣＭ調質材。
　　最終的にギアになるんですが、ヌスミ加工（軽量化の為）を旋盤でやるのが…
　　これも結構時間かかるんです。

　　ちなみにＳＣＭ材でも、φ３００超える丸材は高くなってますねぇ
　　これはキロ単価２５０円ぐらいでしたよ（/Д＼)
　　一昨年は１６０円ぐらいだったのに…

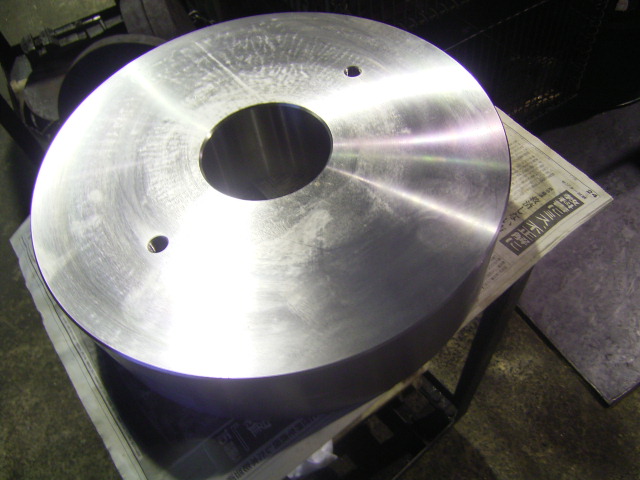

↑これもギア地（φ４１０ x １００）

　　これはご近所のセンバン加工屋さん(ナカムラテックさん)にお願いしてたもの。
　　弊社内では φ４００超えは設備的に加工が難しいので、外注先さんでやってもらってます。
　　というか、大きい物は ナカムラテックさんに「丸投げ」ですから(^_^;
　　とても助かっております。

　　この後、モジュール１０の「歯切り」をこれにします〜

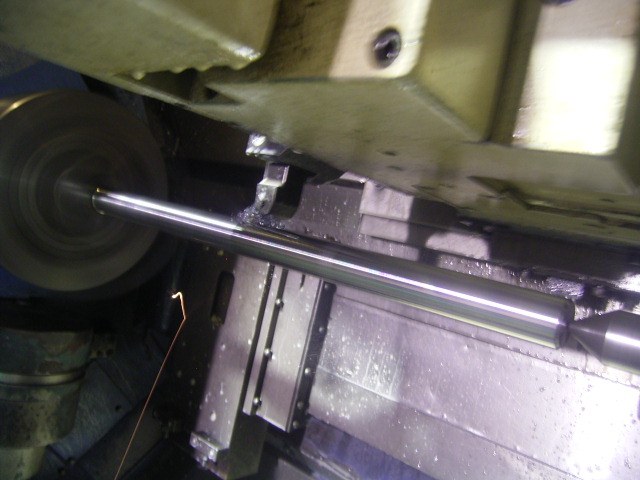

↑これは、今日やった加工

　　φ３２調質丸棒をセンバン加工（仕上がりφ３０）
　　長さが結構長い！（530ミリ）

　　これは 最終的に 丸ラックになります(^^

　　ですが、φ３０だとビビりが発生しやすいですね、これは。
　　細くて長いのは ビビるビビる！

　　ビビり防止で 仕上げる「コツ」は 刃物の刃先にあります。
　　新品のチップ（ノーズR0.4）とかを使うより、ちょっと摩耗したチップがお勧めです。
　　（↑これでウチの機械はビビりません）
　　あとは回転を2500rpmまで上げて、F0.2で削る（サーメットチップ）
　　最後に サンドペーパーでさらっと仕上げる。


はぁ〜、今日出した加工ミス…材料が高いんです…SNCM材(φ120 x 140)
この品物は赤字だな、
ちゃんと確認しろよ！＞俺

---------------------------------------------------------
