2006年 3月 30日 (木) 21:53
今日は歯車画像ヽ(´▽｀)/ by 鶴城屋

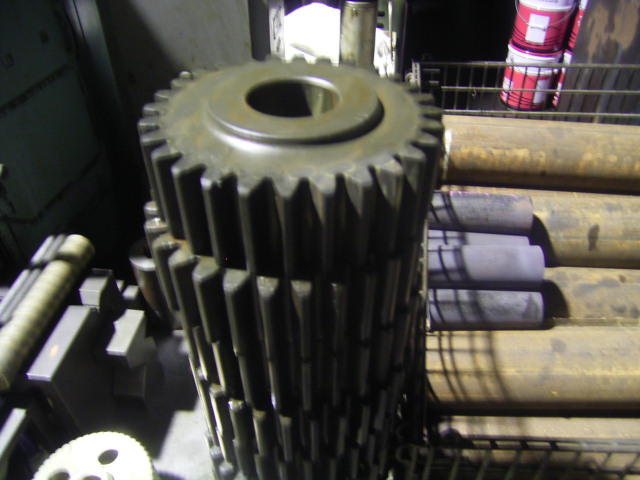

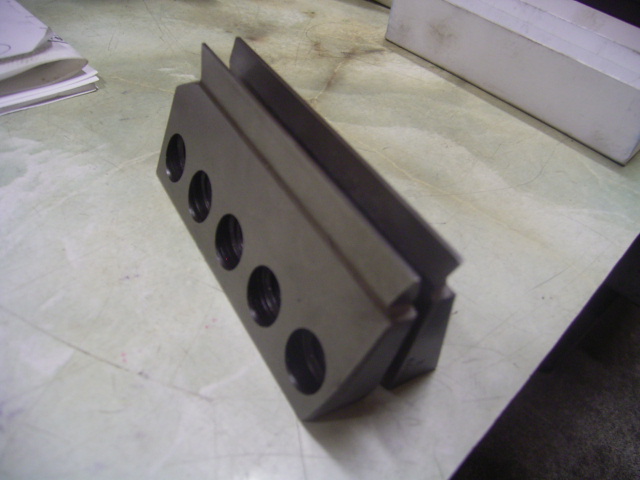

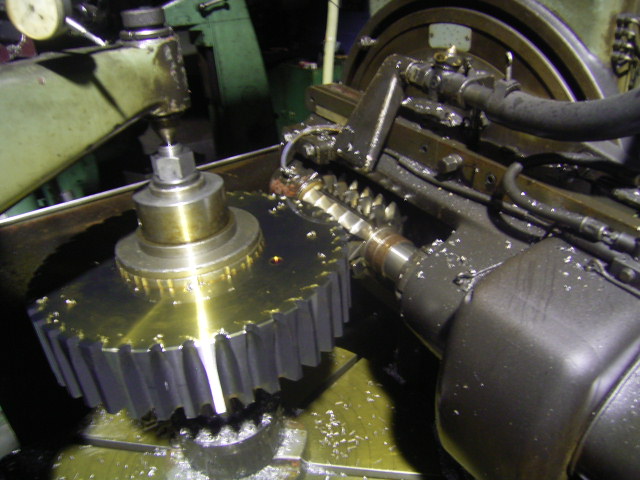

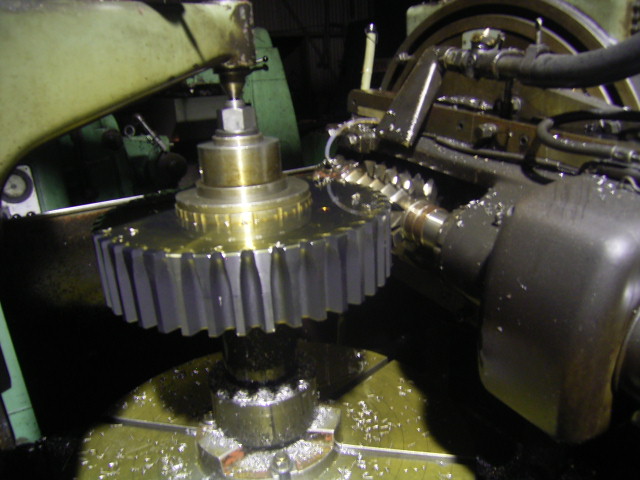

こんにちは！ 最近、歯車加工の写真upしてなかったので、ここいらで「てこ入れ」（笑 今日は、昨日センバン屋さんからあがってきた ギア地素材を歯切り   ↑モジュール１０ 歯切り中 歯切りの仕方は、ギア地素材をテーブル台に乗せ「芯だし」をするところから始まります。 やり方は テーブル台を回転させながらダイアルゲージで「芯だし」をします。 （銅ハンマーで コンコン叩いて、芯を出す） 素人はこれがなかなかうまく行かない(^^; 慣れれば３〜４分の時間で可能です。 慣れない人は３０分掛かっても出来ない場合があるかも 次に カッターを交換し、セッティング(角度等)する。 これも慣れないと時間がかかる… 次に 「替え歯車」を歯数に合わせて交換する その後、カッターの切り込みを入れていく。 モジュール１０だと ３回〜４回に分けて切り込みを入れていかないと駄目ですね。  ↑これは「パーカー処理」終わったもの 内径仕上げの加工待ち  ↑これは、ベベル歯切り用カッター グリーソンツール３００型 とりあえず、写真up こういうカッターで、ベベルギアは歯切りします(^^) ではまたー --------------------------------------------------------- 各種歯車製作・加工 （有）津留崎製作所 〒830-0112 福岡県久留米市三潴町９６７−２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
