2006年 6月 14日 (水) 00:11
焼き入れがある歯車 by 鶴城屋

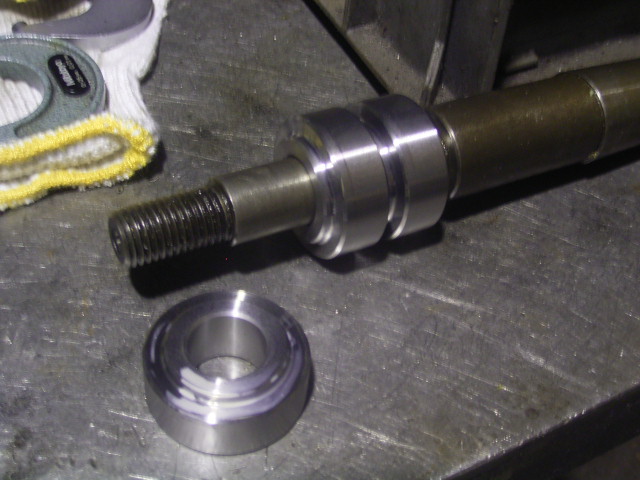

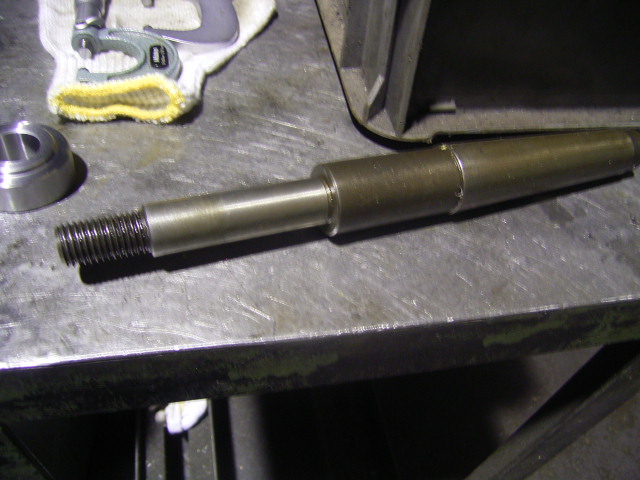

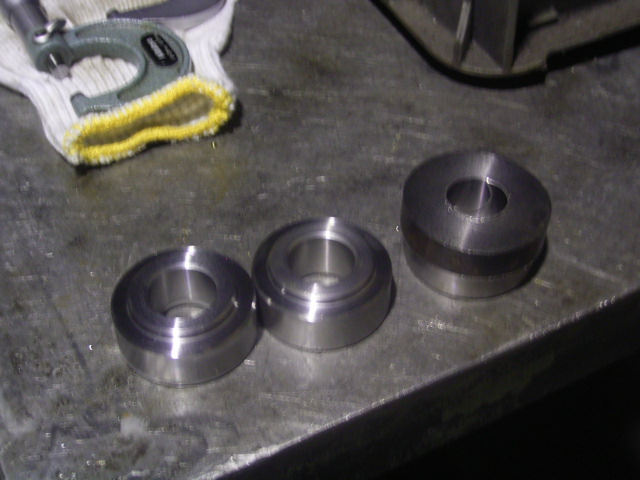

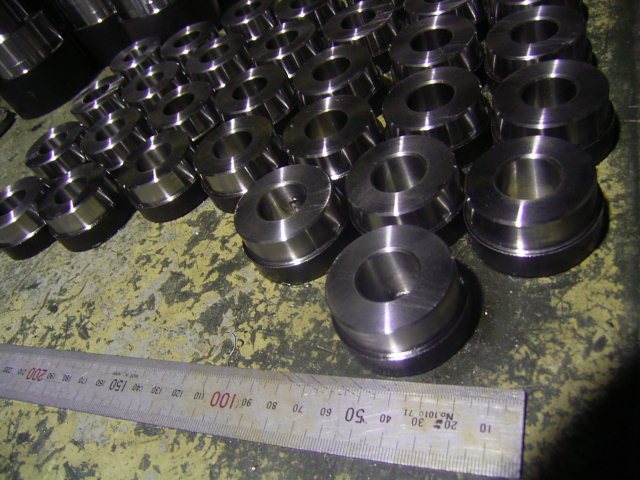

今日の加工は、 午後３時ごろから 小型ギアのギア地を加工しておりました（＾＾ 数は４０個ぐらいでしょうか… ギア地製作は、旋盤にて加工しております。 タイトル表題の通り、「焼き入れがある歯車」は 焼き入れ後に内径等の寸法が歪みで変化します。 （熱処理時の歪み） ですので、内径公差に入れるために「歯先焼き入れした後」に「内径仕上げ」を行う場合が多いです。 このとき、「内径仕上げ」の為に あらかじめマイナス目で加工しておかなければなりません。。   ↑これは途中の工程 外径は φ４２ 穴はφ１９．８ です。 （焼き入れ後の 内径仕上がり寸法は φ２０） 仕上げのために ０．２ミリ残してるってことです。(^^ さてさて、ここで問題になってくるのが、 数４０個もあるなら、歯切り加工時に １個１個 芯だし作業をするのはメンドイですよね… ですので、あらかじめ ピッタリサイズの 治具バーを作っておくのが普通です。 （ピッタリサイズのバーが無い場合は、外周基準で１個１個芯だし作業）   ↑こんな感じの 歯切り用バー 歯切り時は「芯ブレ」が一番の大敵！！！ 焼き入れが無い場合は φ２０の治具バーで 焼き入れが有る場合は φ１９．８の治具バーで 加工するのが効率がいいのです。 もちろん、治具バーを初めセットした時点で、 それの「芯だし」作業は必須ですが…（＾＾； --------------------------------------------------------- 各種歯車製作・加工 （有）津留崎製作所 〒830-0112 福岡県久留米市三潴町玉満９６７−２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
