2006年 9月 22日 (金) 23:03
大きな径のヘリカルギア歯切り by 鶴城屋
夕方に、外出先から会社に帰ってきましたら、

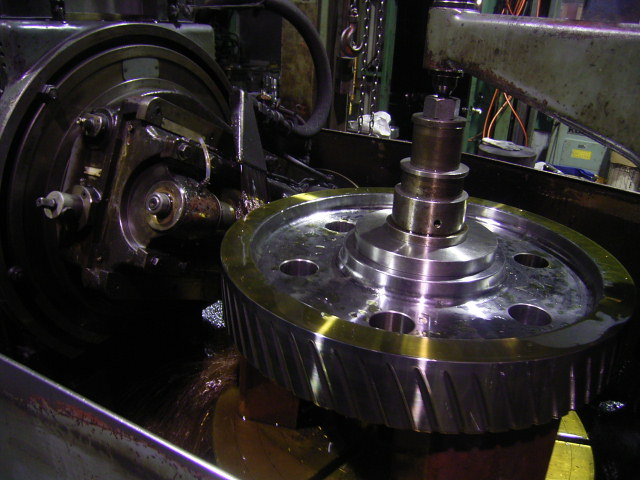

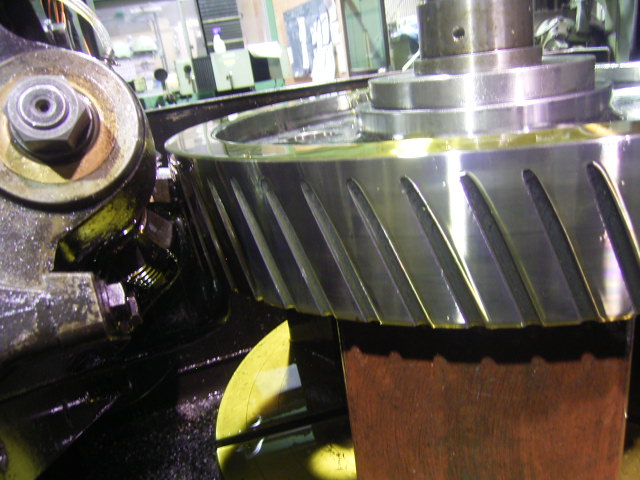

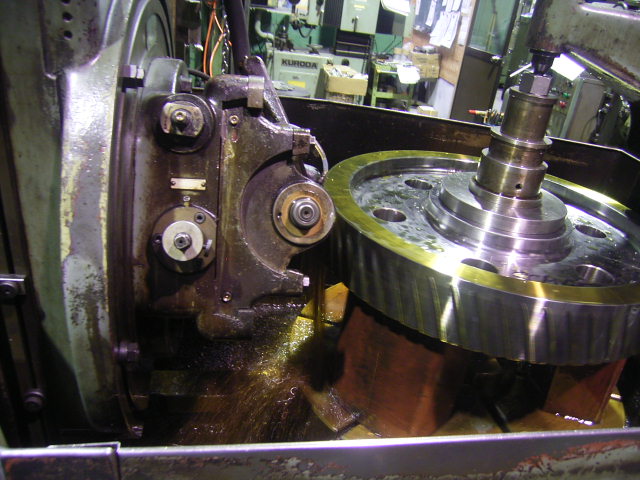

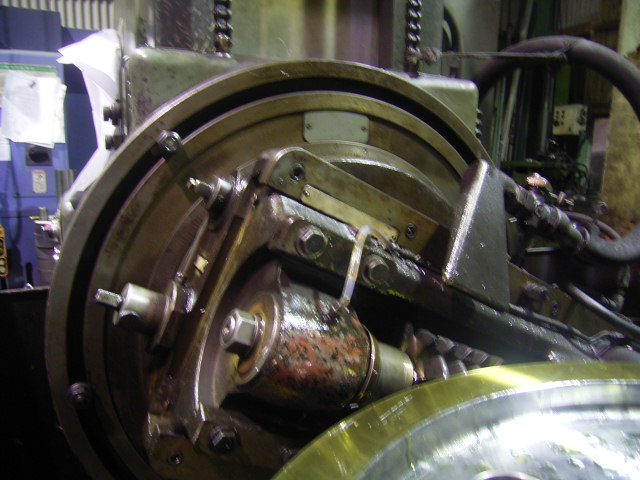

見たこともないような「バカでかいギア地」が届いてまして、歯切り加工中でした。 こんなやつ↓  ちょっとデカすぎじゃないですか？（；゜Д゜） 外径は６４０Φ 程度なんですが、重量が２００キロ超えてるんじゃないかなー こういうギア地は 年に１回出会うかどうかのものです。 ※ギア地とは？ … ギア歯切り前の素材（ワーク素材）のこと   ↑うちの会長が段取りして、既に加工開始中 モジュール９、左ねじれヘリカルギア。   ↑こういう切り方を「逆巻きクライム」といいます。 クライム歯切りというのは、ホブを下から切っていく方法。 逆に ホブを上から切っていくのが コンベンショナル歯切りといいます。 （↑簡単に言うと アップカットとダウンカットの違い） この歯切り法の違いによって、ホブの摩耗や 仕上げ面相度が違ってきます あと、 「逆巻」ってのは ホブのねじれ方向と、ワークのねじれ方向が違う場合のこと。普通のホブは「右ねじれ」が多いので、「左ねじれ」のヘリカルギアを切るときは「逆巻」となります。 普通 「逆巻コンベ」で歯切りするのが普通ですが、 このモジュール９のホブが結構古いもので、コーティングしてません。 なので「逆巻クライム」で ちょっとずつ切り込み入れているものと考えられます。 一回目の切り込みは 多分５〜６ミリ程度（＾＾； （↑総切り込み量は、モジュール９ x 2.25 = 20.25ミリ） ※もし、会長（親父）に詳しく聞いて「単に気分的に 下から切ってるだけ」とか言われたら、 かなり脱力しそうで 聞けません…（笑 --------------------------------------------------------- 各種歯車製作・加工 （有）津留崎製作所 〒830-0112 福岡県久留米市三潴町玉満９６７−２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
