長いシャフトの内径に、スプライン歯切り by 鶴城屋
これは結構苦労する加工です。

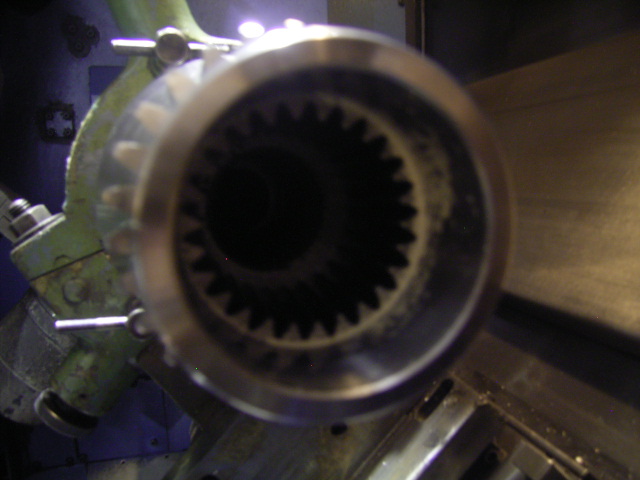

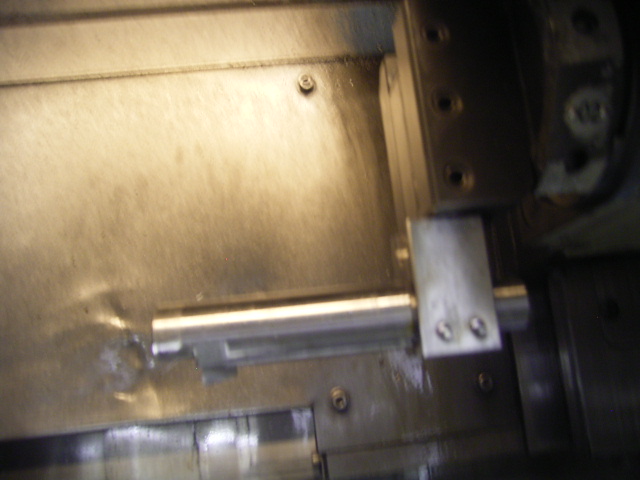

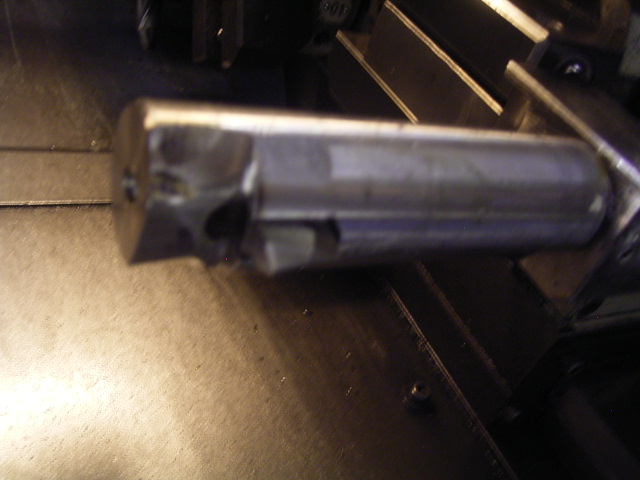

「内径のスプライン歯」は「継手」に使われるケースが多いです。 （歯がスッポリとはまりこんで 力を伝達する 継手） 内歯は ブローチ加工・ギアシェーパー加工でするのが多いですが、 長いシャフトの端っこに、スプライン歯があるものは ブローチ加工・ギアシェーパー加工では加工できません。 それでは？どうやって加工するのか？？ 弊社では NC複合旋盤で 成形歯切りします。   ↑こういう品物 全体図は支障が有るかも知れないので 細部のみ写真up 穴径は Φ６４ぐらいだったか… モジュール２の内歯歯切り 長いシャフトなんで「ブレ止め」かけてます。   ↑こういう刃物工具(自家製)にて加工 ちょっと写真がボケてるかな（＠_＠ 刃先はハイスバイトを埋め込んで、 モジュール２の歯形を成形しております。 これを左右(Z軸)方向に動かして 切っていく。 切り込み深さ方向には 上下(X軸)移動で切り込みいれます。 もちろん…歯数分だけ分割した角度を割り出します(C軸) イメージ的には「スロッター加工」に近い☆ キモ(肝)はいかに歯形を成形できるか！？ になる。。 以上、NC旋盤で成形歯切りの事例でした。 --------------------------------------------------------- 各種歯車製作・加工 （有）津留崎製作所 〒830-0112 福岡県久留米市三潴町玉満９６７−２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
