2006年 11月 9日 (木) 00:28
ちょっとだけ加工ネタ… by 鶴城屋
最近、加工ネタが少ないので、ここらで１つ…（＾＾

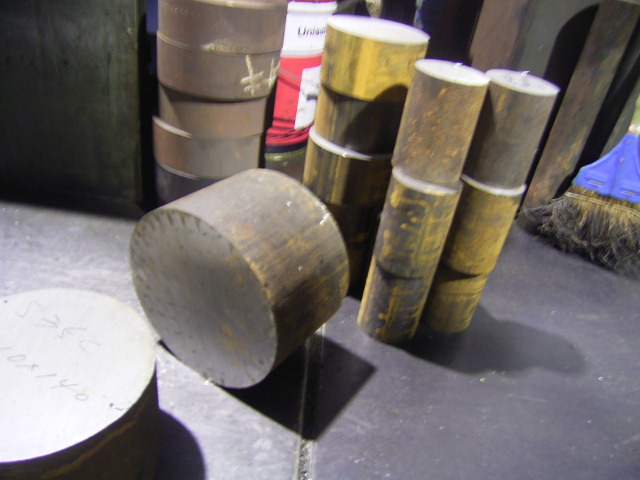

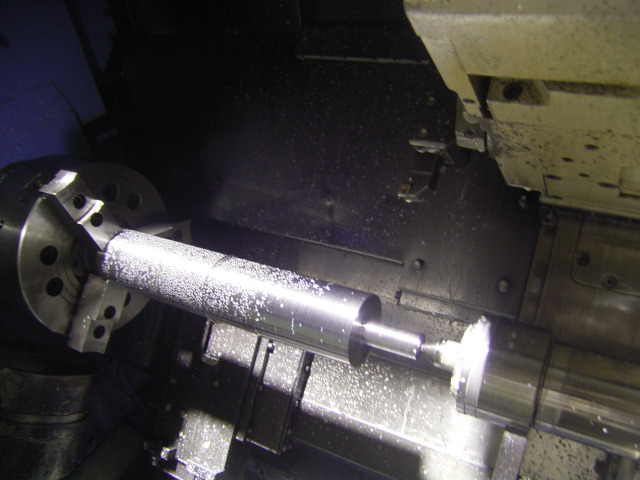

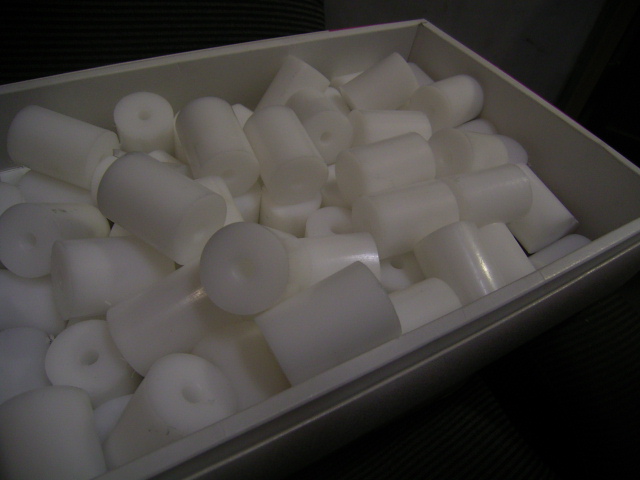

 ↑ジュラコンを旋削しました。φ35 x 50L これがこの後「タイミングプーリー」になります。 この加工の場合、難しいところは、ジュラコンの穴部分（φ８）です。 「ギアにとって、穴の芯ブレは致命傷です」 芯ブレしているものは不良品です。 ですので、穴をまっすぐ通すのに神経使います。 加えて、 φ８ですんで、ドリルで一発仕上げします。 H7かH8ぐらいじゃないと、軸が入りません。公差もきびしー。  ↑シャフト加工 φ85 x 390L φ８５ともなると、ウチの旋盤では チャック貫通穴に入りません。 ですんで、両センターを加工して、 掴み直して両側から繋ぎ合わせて加工しました。 これも芯ブレが致命的 なんとか ブレ0.01ミリ以内におさめました 数が多いとやりたくない加工内容、時間掛かるし、、、(今回は５本)  ↑材料等… なにげに８インチNC旋盤だと厳しいサイズが ゴロゴロとならんでます。 もうちょい径が小さい材料なら、８インチNC旋盤あいてる外注先に持って行くんですが… この径だと １０インチNC旋盤で ゴリゴリ削ったほうが早いので、うちの中でなんとかやる予定です。てか、もう納期無いよ…（＞＜；； --------------------------------------------------------- 各種歯車製作・加工 （有）津留崎製作所 〒830-0112 福岡県久留米市三潴町玉満９６７−２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
