2007年 3月 19日 (月) 01:08
インボリュートスプラインを複合旋盤にて加工 by 鶴城屋
まぁ、そんなにたいした内容では無いですけど、

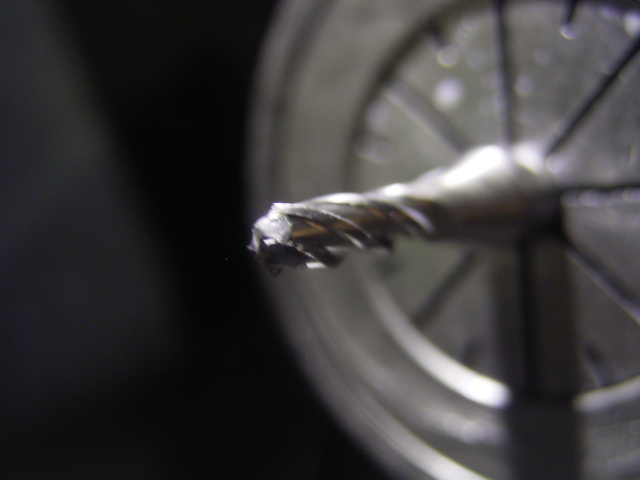

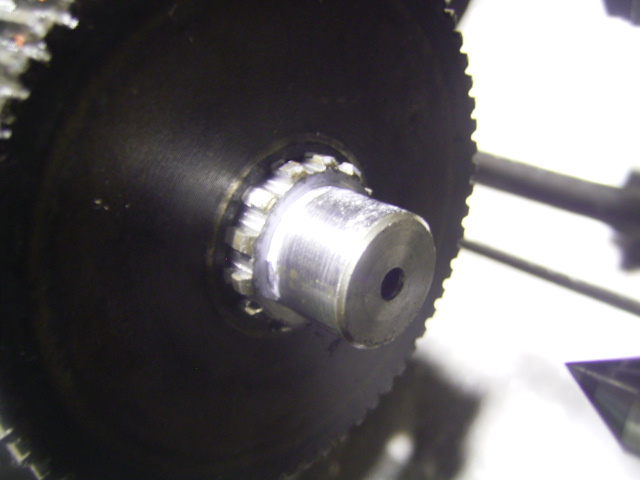

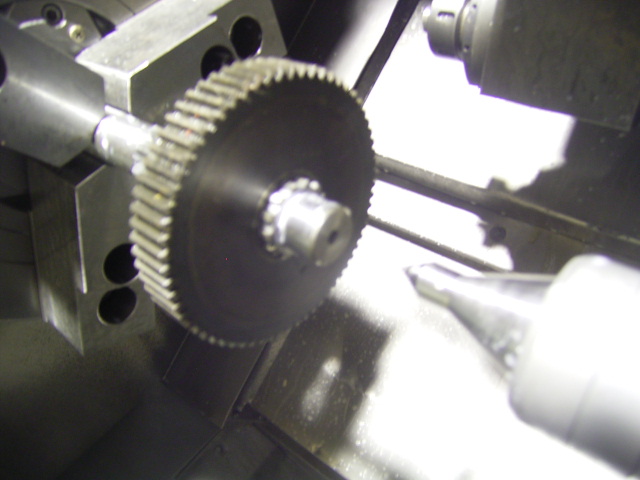

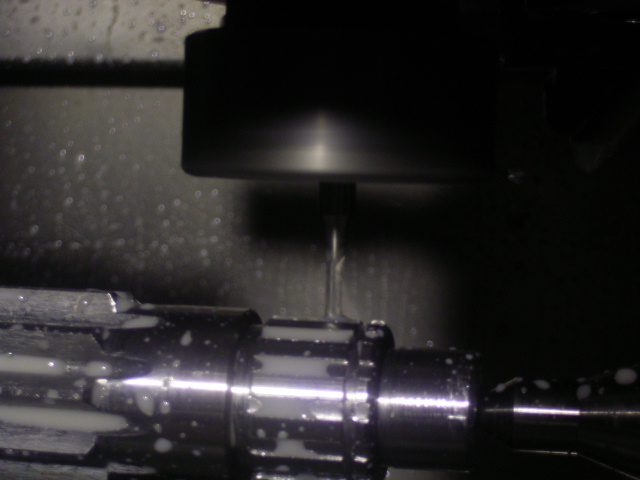

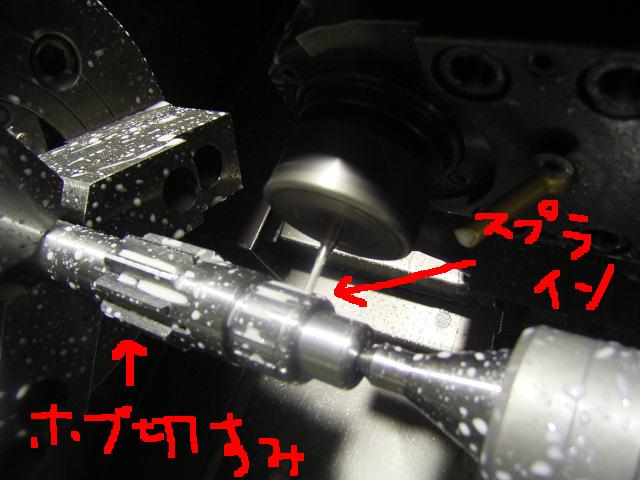

複合旋盤のミーリング加工にて、スプライン(オス側)を加工しました    ↑これこれ 修理モノの ピニオン軸 初め、フラターテックさん（http://kpft.jp/）に問い合わせあってから、ウチに製作依頼がきたもの（＾＾； なにやら漬け物工場で使う機械らしく、 「一日でも早く製作してくれ！」と催促受けるものですから、休日出勤して やっかいな加工箇所（スプライン部分）を 今日加工しました。 シャフトに 下の写真のギアが 嵌り込み仕様 当然ながら 図面ナシ 計測してみるが、モジュール２のようだけど そうでも無し… まさか転位無しのインボリュートスプライン？？ そんなのあるのかな（？＿？ なにわともあれ、 現物合わせでスプラインを加工しなきゃならないのです。 モジュール２に近いのですが、厳密にはモジュール２とは違うようなので スプラインカッターは使用出来ません。(1.667でも違った) 仕方無いので、ミーリング加工でやることに （歯の形状にエンドミル成形し、成形歯切りという訳ですな…）   ↑こんな感じ んで、   ↑こんな感じに加工完了 バッチリ、嵌り込みました。  ↑途中、３φエンドミルが折れた ４枚刃だったから折れたのかな？ くぅー！ 僅か２本の加工の為にエンドミルの新品損した。。。 ※加工の内容は後日動画にしてupします。 たぶん、↑の超手抜き説明じゃ わかりずらいハズですから… --------------------------------------------------------- 各種歯車製作・加工 （有）津留崎製作所 〒830-0112 福岡県久留米市三潴町玉満９６７−２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- |
