2008年 4月 15日 (火) 23:50
ＮＣ旋盤でねじれ溝加工 by 鶴城屋
今日は企業秘密公開特集 第２弾です（笑

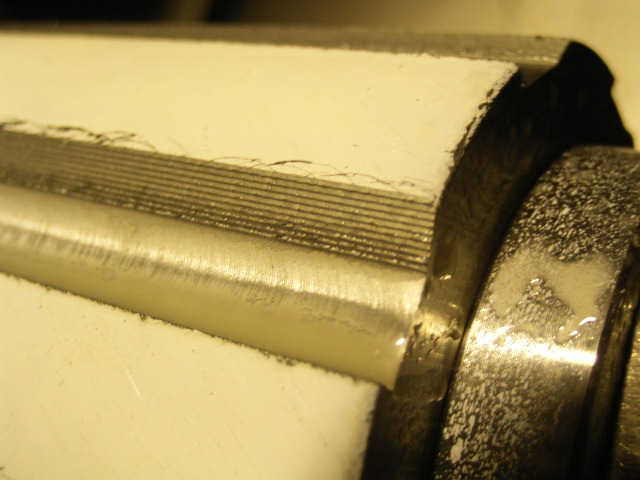

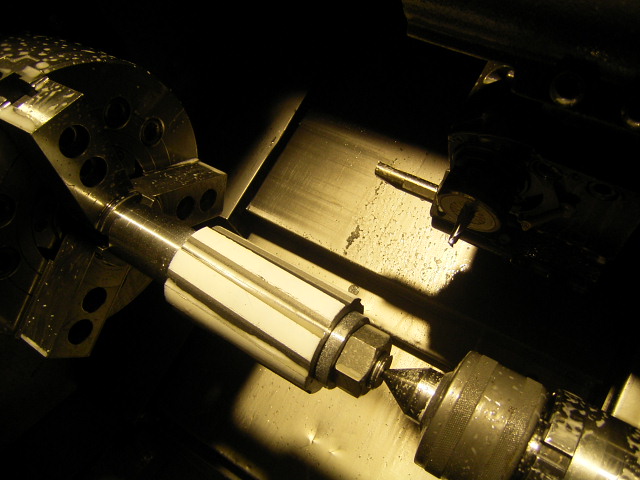

  ↑ミーリング加工 約２週間ほったらかしにしてたワーク 途中、田中特殊さんに CAD/CAMでデータどうとかとかいろいろ試行錯誤 （↑頭の中での試行錯誤じゃなくて まず行動しよ＞俺）したのですが 先日 「○○日までに必要だから」と催促受け これまた 翌日の朝方まで突貫加工で加工した逸品orz こういうイレギュラー的な加工の方が燃えます！ 「Ｙ軸付きの複合旋盤だと楽だろーなー」と思いつつ ウチのはＹ軸無いので、 無理矢理に（等高線加工）→（ボールEMLで仕上） Ｇコード手打ちで なんちゃって2.5次元加工？ コツは Ｘ軸とＣ軸のアブソリュート指令を使って、プログラムを繰り返しつかえるようにモジュール化するところかな！（＾−＾ あとはパス回数だけ コピペ連続技 ↑マクロはいまいち信用できないんで こういう加工は 単品だから 無理矢理な技（方法）でやっているのであって、 加工ワークが５個以上の場合は 専用ホブを作ったほうが安く出来ます。。。（＾＾） --------------------------------------------------------- 各種歯車 製作・加工 （有）津留崎製作所 〒830-0112 福岡県久留米市三潴町玉満９６７−２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- 久々の大物、モジュール１４ by 鶴城屋
うーん、なんというか、特にコメント無し

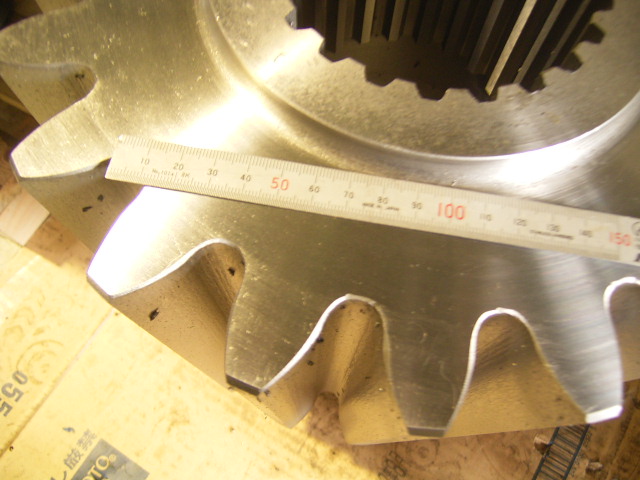

写真で お察しください。。。   ↑でかいよ そういえば、そろそろブログにUPした写真が900枚＼(^ー^)／ 1000枚到達が見えてきた！！ --------------------------------------------------------- 各種歯車 製作・加工 （有）津留崎製作所 〒830-0112 福岡県久留米市三潴町玉満９６７−２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- NC旋盤で内歯車加工 by 鶴城屋
こんちは！

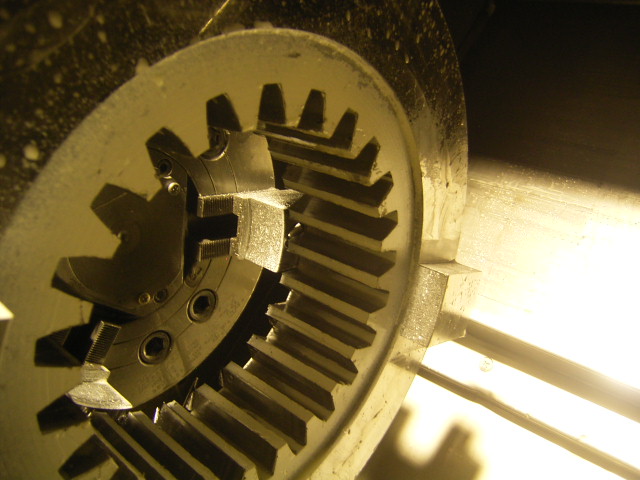

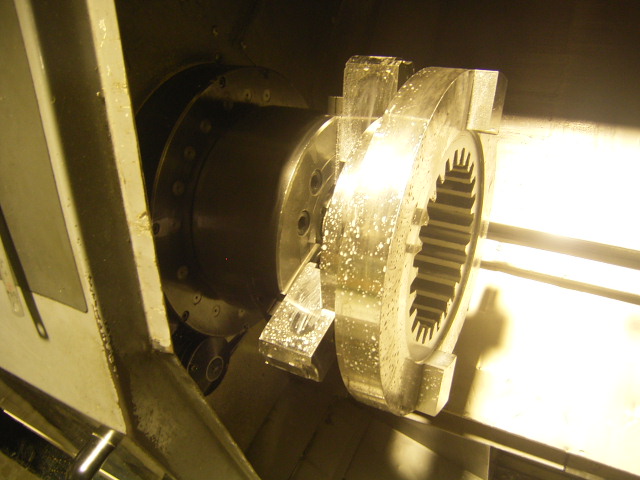

今日は企業秘密公開特集 第１弾です（笑   ↑内歯車加工しおわった 後の状態 そうそう、これが先週の日曜(4/6)の翌朝５時までかかった逸品！ いや、まぁね… 取りかかったのが午後３時だったから… 朝の９時からやり始めておけば、２３時に終わってるんだぜ＞俺 だってさ、日曜日に朝９時からやる気はでませんorz 夜型人間ですから、朝は弱いのです。。。 ----------------------------------------------------------------- 内歯車（インターナルギアとも言う）は、 基本的にギアシェーパーにて加工します。 小モジュールで量産品だとブローチ加工が多いです。 大モジュールや、 特殊品（←ギアシェーパー歯切りではワーク歯数とカッター歯数との切削条件制限がある為、インボリュート干渉やらトロコイド干渉やらトリミングやら。。。詳しくはググれ！） の場合は、スロッターでの成形歯切りが加工方法として挙げられます。 ↑注：NCスロッターでの創成歯切りという方法もあります（＾−＾；； --------------------------------------------------------- 各種歯車 製作・加工 （有）津留崎製作所 〒830-0112 福岡県久留米市三潴町玉満９６７−２ TEL 0942-64-3571 FAX 0942-64-5441 tsuru@tsuru-ss.sakuraweb.com --------------------------------------------------------- 2008年 4月 5日 (土) 23:08
今週は土日も仕事です。。。 by 鶴城屋
土曜日なのに ２２時まで仕事っておかしいよ！
って、 図面 φ８８を φ８０とめっちゃ勘違いしてた！orz 検査マーク「レ」点、思いっきり赤ペンで付けてるし。。思い込みイカン 材料切って、再製作完了。。。 月曜朝一で持っていかな…... 続きを読む MC９０１丸棒が、ウチのノコ盤だと真っ直ぐ切れない！ by 鶴城屋
またしても 写真撮ってないー（デジカメ持っていってませんでした、すみません。。。。）
最近の弊社の 悩みというか 懸案事項というか、 ＭＣナイロンの丸棒（定尺 1000ミリ）を、ノコ盤で切ると斜めに切れてしまうこと。 切断材で材料買うと高いんで 定尺＋自前で切断 うーん… 外径がφ７５以下なら、ＮＣ旋盤のチャックに突っ込んで、ステッキバイトで切り落とすんですが、今回のはφ１００の丸棒なんです。 斜めに切れるとなると その分だけ、寸法長めに切っておかないとならない。 それに加えて、 レース加工時の チャック掴みも毎回毎回ちゃんと掴んでるか確認しないとならないし、 斜め部分が 削り残しとかなったら、不良品になるし もう、悪影響ばっかり え！？ φ１００ が突っ込める ＮＣ旋盤を設備しろ！！って …… そんなぁ〜 |
